Số mô hình: |
Cụm khóa Z9 |
Vật liệu: |
Thép chịu lực GCr15 |
Cân nặng: |
0,24-146kg |
Đường kính ngoài: |
47-495mm |
Độ dày (mm): |
37-77 |
Kích thước lỗ khoan: |
19-1000mm |
Mô-men xoắn (kNm: |
14-1000 |
Số mô hình: |
Cụm khóa Z9 |
Vật liệu: |
Thép chịu lực GCr15 |
Cân nặng: |
0,24-146kg |
Đường kính ngoài: |
47-495mm |
Độ dày (mm): |
37-77 |
Kích thước lỗ khoan: |
19-1000mm |
Mô-men xoắn (kNm: |
14-1000 |

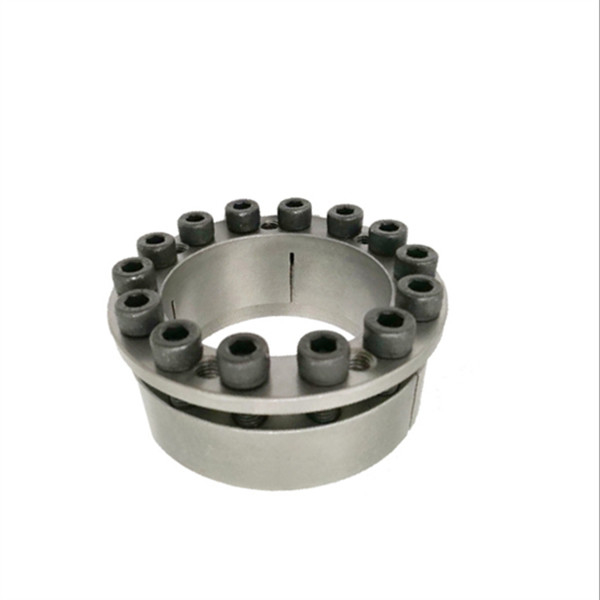

Khóa hội Z Series Z9-300 * 375 cho Mine Drum Keyless
Tính năng sản phẩm
Lắp ráp khóa là một loại thiết bị kết nối không cần chìa khóa.Nguyên tắc và mục đích của nó là tạo ra một lực kẹp lớn giữa vòng trong và trục và giữa vòng ngoài và trục thông qua tác động của bu lông căng cường độ cao, để nhận ra kết nối không cần chìa khóa giữa các bộ phận và trục.
Khi chịu tải, mô-men xoắn, lực dọc trục hoặc tải trọng kết hợp của cả hai được truyền bằng áp suất kết hợp của cụm khóa với các bộ phận và trục và ma sát đi kèm.
Kết nối lắp ráp khóa có các ưu điểm sau: độ chính xác định tâm cao;Cài đặt/điều chỉnh/tháo gỡ thuận tiện;Độ bền cao, kết nối ổn định và đáng tin cậy;Trong trường hợp quá tải, nó có thể bảo vệ thiết bị khỏi hư hỏng, đặc biệt thích hợp để truyền tải nặng.
Phương pháp cài đặt
1. Đầu tiên, lau sạch bề mặt của cụm khóa và bề mặt khớp của bộ phận được kết nối, đồng thời bôi một lớp dầu bôi trơn mỏng (không có chất phụ gia molybdenum disulfide hoặc silicon).
2. Đẩy bộ phận được kết nối lên trục để làm cho nó đạt đến vị trí được chỉ định trong thiết kế.Lắp cụm khóa để nới lỏng bu-lông vào không gian kết nối một cách trơn tru để ngăn độ nghiêng của bộ phận được kết nối, sau đó siết chặt bu-lông bằng tay.
3. Cờ lê lực sẽ được sử dụng để khóa bu lông lắp ráp.Siết chặt các bu lông theo đường chéo, ngang và đều nhau và thực hiện theo các bước: (1) siết chặt với giá trị 1/MA;(2) Thắt chặt với giá trị 1/2mA;(3) Thắt chặt với giá trị Ma;(4) Kiểm tra tất cả các bu lông với giá trị Ma
Thông số sản phẩm
|
kích thước cơ bản |
bu lông đầu lục giác bên trong |
Tải trọng định mức |
Pf (N/mm2) |
mMỘT
(N·m) |
g
(Kilôgam) |
|||||||
| đ | D | L | L1 | e | b |
kích thước |
số lượng |
F1(kN) | mt(kN·m) | |||
| mm | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
M12×60 |
số 8 |
191 |
9,60 | 102 |
145 |
4.7 |
| 110 | 155 | 10h50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | 13.00 | 96 | 5,5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
17,80 | 100 | 7,5 | |
| 140 | 190 | 20.20 | 94 | 7,9 | ||||||||
| 150 | 200 | 21.60 | 88 | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28,80 | 101 | 8,9 | ||||||
| 170 | 225 | 16 | 383 | 32,60 | 101 | 10,5 | ||||||
| 180 | 235 | 18 | 431 | 38,80 | 108 | 11,0 | ||||||
| 190 | 250 |
69 |
94 |
81 |
M14×75 |
15 | 493 | 46,80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52,80 | 100 | 15,0 | ||||||
| 220 | 285 | M16×75 | 14 | 640 | 70 | 119 |
355 |
17,8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
M16×90 |
16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24,8 | ||||||
| 280 | 355 |
94 |
120 |
số 8 |
106 |
M16×100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
M20×120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
M22×130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
