Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Z12A
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Lắp ráp khóa Z12A |
Vật liệu: |
Thép chịu lực GCr15 |
Cân nặng: |
0,42-144kg |
Đường kính ngoài: |
55-695mm |
Độ dày (mm): |
60-155 |
Kích thước lỗ khoan: |
20-600mm |
Mô-men xoắn (kNm: |
7.5-1240 |
Số mô hình: |
Lắp ráp khóa Z12A |
Vật liệu: |
Thép chịu lực GCr15 |
Cân nặng: |
0,42-144kg |
Đường kính ngoài: |
55-695mm |
Độ dày (mm): |
60-155 |
Kích thước lỗ khoan: |
20-600mm |
Mô-men xoắn (kNm: |
7.5-1240 |

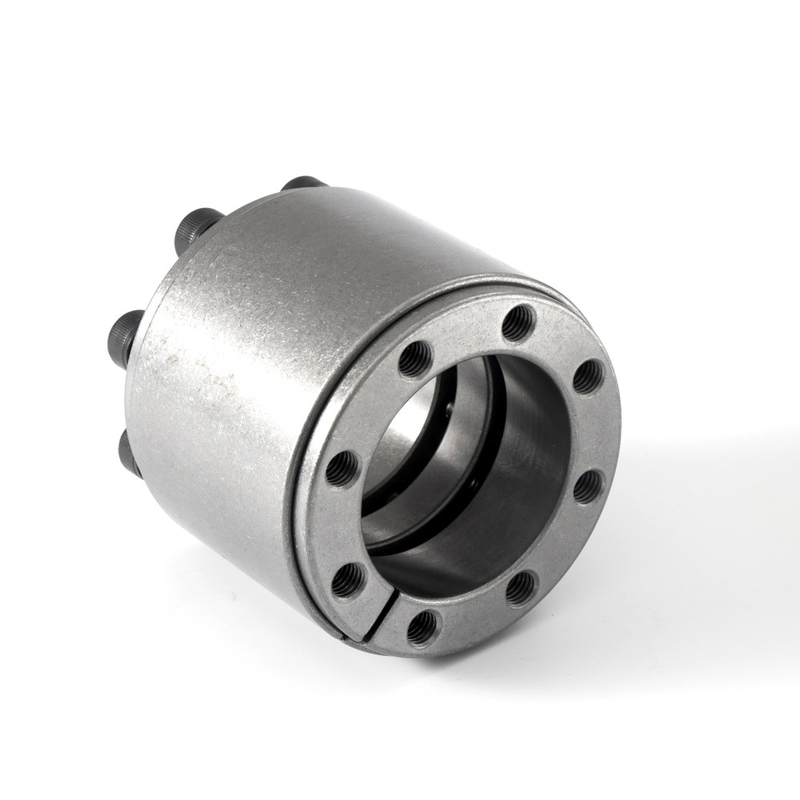

Bộ phận khóa Thiết bị khóa Bộ phận kẹp côn Z12-340 * 425 cho máy
Mô tả của Z12Thiết bị khóa
Mục đích chính của ống bọc mở rộng là thay thế chức năng của các chốt và phím đơn, để nhận ra mối liên hệ giữa các bộ phận (chẳng hạn như bánh răng, bánh đà, ròng rọc, v.v.) và trục để truyền tải.
Khi nó được sử dụng, thông qua hoạt động của bu lông cường độ cao, một lực giữ rất lớn được tạo ra giữa vòng trong và trục, giữa vòng ngoài và trục.Khi chịu tải, mô-men xoắn, lực dọc trục hoặc tải trọng kết hợp của cả hai được truyền bởi áp suất tổng hợp của ống bọc giãn nở và các bộ phận cũng như lực ma sát đi kèm.
Thông số sản phẩm
|
基 本 尺 寸 kích thước cơ bản |
内六角螺钉bu-lông đầu lục giác bên trong |
额 定 负 荷 Tải trọng định mức |
Pf (N/mm2) |
mMỘT
(N·m) |
g
(Kilôgam) |
||||||
| đ | D | TÔI | l | l1 |
规 格 kích thước |
数 量 số lượng |
Ft(kN) | mt(kN·m) | |||
| mm | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1.2 | |||
| 50 | 80 | số 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3,5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3,8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40,4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | M20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55.3 67.3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96,5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101.2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110,7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | M22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
