Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Z8
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Bộ khóa Z8 |
Vật liệu: |
Thép chịu lực GCr15 |
Trọng lượng: |
0.25-61KG |
Đường kính ngoài: |
47-495mm |
Độ dày (mm): |
37-77 |
Kích thước lỗ khoan: |
20-400mm |
Mô-men xoắn (kNm: |
162-45000 |
Số mô hình: |
Bộ khóa Z8 |
Vật liệu: |
Thép chịu lực GCr15 |
Trọng lượng: |
0.25-61KG |
Đường kính ngoài: |
47-495mm |
Độ dày (mm): |
37-77 |
Kích thước lỗ khoan: |
20-400mm |
Mô-men xoắn (kNm: |
162-45000 |

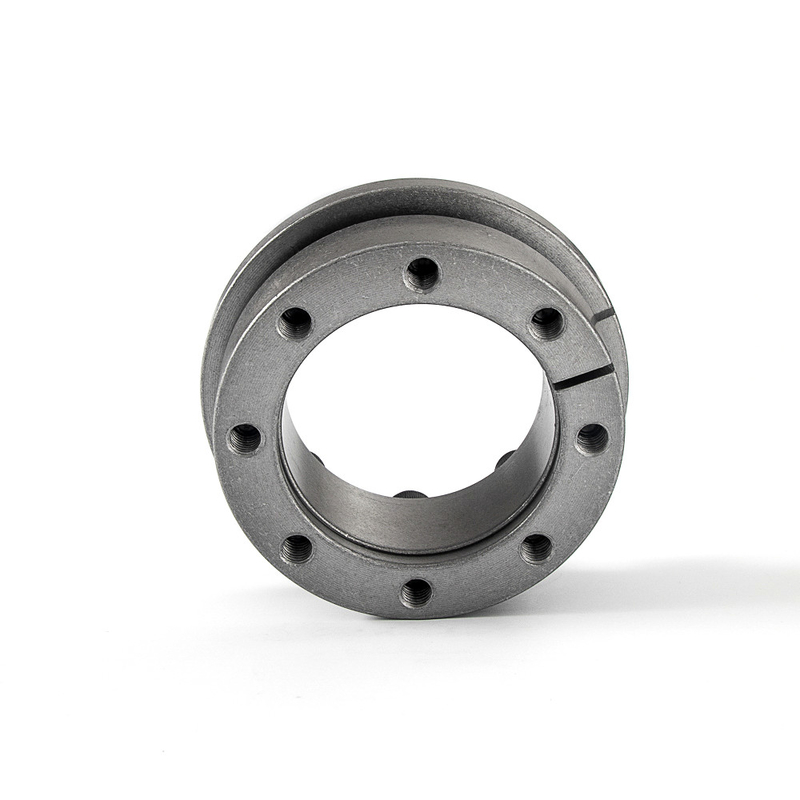

Z8-50*80 Series Locking Assembly Các bộ khóa trục không chìa khóa
Đặc điểm sản phẩm
Bộ khóa Z8
Nó áp dụng khi trục không di chuyển theo trục
Vị trí chính xác có thể được xác định
Công ty của chúng tôi Tianniu bắt đầu nghiên cứu toàn diện và phát triển của các vòng mở rộng khác nhau của tiêu chuẩn này vào năm 1987.chúng tôi đã hoàn thành sự phát triển của tất cả các loại áo khoác mở rộng trong tiêu chuẩn nàyVà được khuyến khích vào dệt may, đóng gói, thực phẩm, công nghiệp nhẹ, kim loại, làm giấy, in ấn, máy công cụ, trung tâm máy móc, máy công cụ rèn,và máy kim loại và máy móc chung và máy móc khác, đã có một danh tiếng tốt, và thúc đẩy các kỹ năng sản phẩm ngành công nghiệp máy móc được cải thiện.
Bộ khóa được sử dụng rộng rãi trong:
Máy máy khai thác mỏ, máy luyện kim, máy đóng gói, máy hút thuốc lá, máy dệt may, máy in, máy rèn, máy kỹ thuậtTất cả các loại máy công cụ và máy thay thếVí dụ: dây chuyền, bánh răng, bánh răng, cánh quạt, quạt lớn và nhỏ, máy thổi hoặc kết nối trực tiếp với trục và trục và các kết nối truyền tải khác
Các thông số sản phẩm
|
kích thước cơ bản |
Vòng xoắn bên trong có đầu tam giác |
Trọng lượng định số |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
kích thước |
Qty |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6 × 20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8 × 25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
|
基 本 尺 寸 kích thước cơ bản |
Nội bộ sáu góc vítbên bên trong hexagon đầu cuộn |
额定负荷 Trọng lượng định số |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
规 格 kích thước |
Số lượng Qty |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 70 | 110 |
24 |
30 |
40 |
50 |
M10 × 30 |
8 | 141 | 5 | 220 |
83 |
1.33 |
| 75 | 115 | 8 | 141 | 5.25 | 200 | 1.4 | ||||||
| 80 | 120 | 8 | 141 | 5.6 | 190 | 1.48 | ||||||
| 85 | 125 | 9 | 159 | 6.75 | 190 | 1.55 | ||||||
| 90 | 130 | 9 | 159 | 7.1 | 200 | 1.63 | ||||||
| 95 | 135 | 10 | 176 | 8.35 | 190 | 1.7 | ||||||
| 100 | 145 |
26 |
32 |
44 |
56 |
M12 × 30 |
8 | 205 | 10.3 | 210 |
145 |
2.6 |
| 110 | 155 | 8 | 205 | 11.25 | 190 | 2.8 | ||||||
| 120 | 165 | 9 | 231 | 13.9 | 210 | 3 | ||||||
| 130 | 180 |
34 |
40 |
52 | 64 | 12 | 308 | 20.0 | 190 | 4.6 | ||
| 140 | 190 |
54 |
68 |
M14 × 40 |
9 | 317 | 22.25 | 180 |
230 |
4.9 | ||
| 150 | 200 | 10 | 352 | 26.3 | 190 | 5.2 | ||||||
| 160 | 210 | 11 | 387 | 31 | 190 | 5.5 | ||||||
| 170 | 225 |
44 |
50 |
64 |
78 |
12 | 422 | 35.9 | 150 | 7.75 | ||
| 180 | 235 | 12 | 422 | 38 | 145 | 8.15 | ||||||
| 190 | 250 | 15 | 528 | 50.1 | 170 | 9.5 | ||||||
| 200 | 260 | 15 | 528 | 52.8 | 160 | 9.9 | ||||||
| 220 | 285 |
50 |
56 |
72 |
88 |
M16 × 40 |
12 | 587 | 64.5 | 145 |
355 |
13.4 |
| 240 | 305 | 15 | 734 | 88 | 165 | 14.3 | ||||||
| 260 | 325 | 18 | 880 | 114 | 180 | 15.5 | ||||||
| 280 | 355 |
60 |
66 |
84 |
102 |
M18 × 50 |
16 | 948 | 132 | 150 |
485 |
22.9 |
| 300 | 375 | 18 | 1059 | 159 | 160 | 24.4 | ||||||
| 320 | 405 |
74 |
81 |
101 |
121 |
M20×50 |
18 | 1374 | 220 | 150 |
690 |
36.1 |
| 340 | 425 | 21 | 1603 | 272.5 | 175 | 38.4 | ||||||
| 360 | 455 |
86 |
94 |
116 |
138 |
M22×60 |
18 | 1710 | 308 | 140 |
930 |
46.2 |
| 380 | 475 | 21 | 1995 | 379 | 155 | 55 | ||||||
| 400 | 495 | 21 | 1995 | 399 | 150 | 61 | ||||||
