Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Số mô hình: Dòng GH
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: đàm phán
Giá bán: Negotiation
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Người mẫu: |
Dòng GH |
Kết cấu: |
Khớp nối trục Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |
Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Người mẫu: |
Dòng GH |
Kết cấu: |
Khớp nối trục Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |

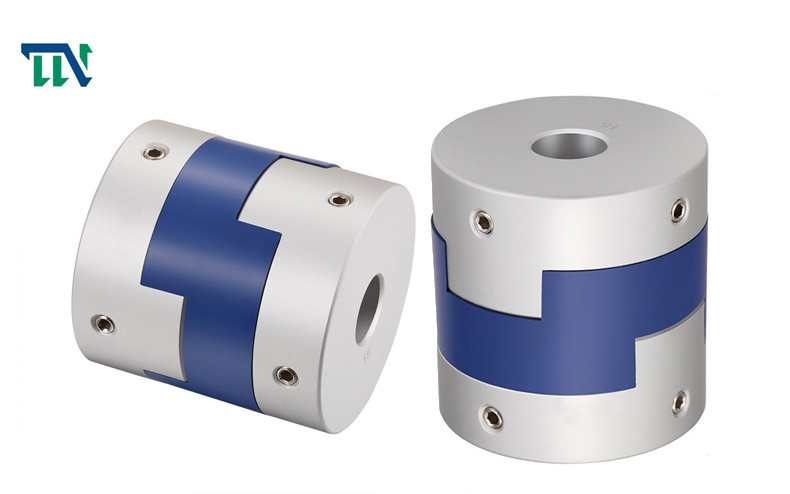

Khớp nối trục Oldham 5 - 14mm cho nhà máy sản xuất
Giới thiệu sản phẩm
Khớp nối trục kiểu Oldham được thiết kế để kẹp đều xung quanh trục và mang lại khả năng giữ lớn hơn so với khớp nối trục vít cố định mà không làm hỏng trục.Sau đó vặn chặt các vít kẹp để cố định.Đây là các khớp nối Oldham
Tính năng sản phẩm
> Khớp nối trục Oldham thương hiệu Tianniu sử dụng vật liệu keo PA66 nhập khẩu, có khả năng chống mài mòn, chống ăn mòn và cách điện tốt
>Sử dụng khớp nối trục Oldham thương hiệu Tianniuthiết kế trượt có thể bù lệch hướng tâm và góc hiệu quả hơn
>Sử dụng khớp nối trục Oldham thương hiệu Tianniuthiết kế có thể tháo rời, dễ dàng cài đặt
>Khớp nối trục Oldham thương hiệu Tianniuphương pháp siết chặt vít kẹp
Thông số sản phẩm
Bản vẽ sản xuất
Bảng dữ liệu sản xuất
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | F | M | siết chặt mô-men xoắn vít (NM) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11,6 | 3.55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18.4 | 7.75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GH-16X18 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 3,3x10-7 | Hợp kim nhôm độ bền cao | PA 6 6 | Điều trị Anodizing | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ± 0,2 | 7000 | 58 | 1,1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 3,1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 9,6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ± 0,2 | 3500 | 560 | 3,8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ± 0,2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ± 0,2 | 2500 | 1200 | 8,3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ± 0,2 | 2500 | 1260 | 3,9x10-4 | 445 |
