Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: GHC 20 * 22
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: đàm phán
Giá bán: Negotiation
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Mô hình: |
Dòng GHC |
Cấu trúc: |
Kiểu kẹp Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |
Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Mô hình: |
Dòng GHC |
Cấu trúc: |
Kiểu kẹp Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |

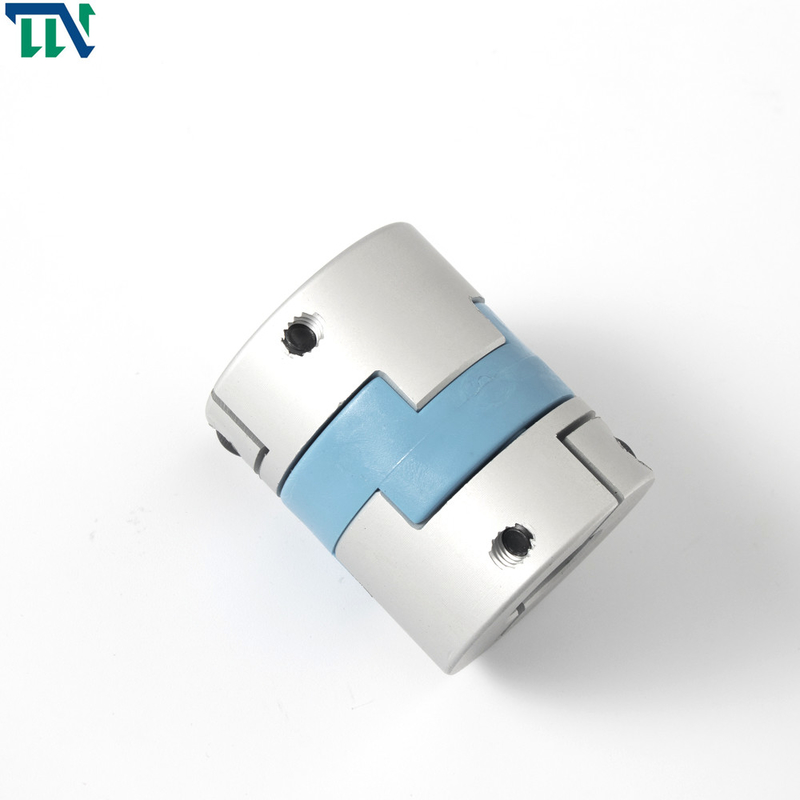

GHC 32X45 Trục kẹp Oldham linh hoạt Khớp nối trượt chéo cho cơ chế
Giới thiệu sản phẩm
Khớp nối trục kiểu Oldham được thiết kế để kẹp đều xung quanh trục và mang lại khả năng giữ lớn hơn so với khớp nối trục vít cố định mà không làm hỏng trục.Sau đó vặn chặt các vít kẹp để cố định.Đây là những khớp nối Oldham.Chúng tôi là cơ sở sản xuất các loại khớp nối trục.Các khớp nối tùy chỉnh cũng được chấp nhận.
Hình dáng nhẹ, lắp đặt thuận tiện, tiết kiệm thời gian cho quá trình gia công và sản xuất của doanh nghiệp.Thứ hai, nó có khả năng chống ăn mòn dầu và có thể cách điện.Các chất đàn hồi thanh trượt khác nhau có sẵn.Sự trượt giữa ống bọc trục và miếng trung gian có thể cho phép sai lệch hướng tâm và góc lớn.Thiết kế cản đặc biệt ở giữa có thể đóng vai trò hỗ trợ và cho phép sai lệch góc lớn mà không có mômen uốn, để giảm thiểu tải trọng dọc trục
Ưu điểm của khớp nối Oldham:
Trước hết, hình dáng của nó nhẹ, dễ lắp đặt giúp tiết kiệm thời gian cho quá trình gia công và sản xuất của doanh nghiệp.Thứ hai, nó có khả năng chống ăn mòn dầu và có thể cách điện.Các chất đàn hồi thanh trượt khác nhau có sẵn.Sự trượt giữa ống lót và mảnh giữa có thể chịu được độ lệch hướng tâm và góc lớn.Sai lệch góc không tạo ra mômen uốn, do đó tải trọng dọc trục được giảm thiểu.
Thứ hai, kết cấu đơn giản, phạm vi kích thước rộng, mômen quán tính nhỏ, sử dụng thuận tiện, thuận tiện cho việc kiểm tra bằng mắt.Khả năng chống ăn mòn dầu và cách điện vượt trội giúp giảm thiểu tải trọng dọc trục do lệch trục gây ra, và sự trượt giữa ống lót và giữa có thể chịu được sai lệch hướng tâm và góc lớn.
So với các loại khớp nối khác, trước hết là hình dáng của nó đặc biệt nhẹ nhàng, loại này là bắt mắt nhất, thanh trượt chéo ở giữa có nhiều màu sắc khác nhau cho bạn lựa chọn, lắp đặt cũng rất dễ dàng. .Nó không phải là rắc rối.Điều lớn nhất là nó có thể tiết kiệm được bảo trì, đồng thời, nó còn có thể cách điện, chống bám bẩn và chống ăn mòn, tuổi thọ của nó tương đối dài.Nó là một khớp nối rất kinh tế và phù hợp
Liên hệ để có thêm thông tin!
Thông số sản phẩm
Bản vẽ sản xuất
Bảng dữ liệu sản xuất
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | F | M | siết chặt mô-men xoắn vít (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17,2 | 16,65 | 4.2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | số 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ± 0,2 | 8500 | 30 | 5,5x10-7 | Hợp kim nhôm độ bền cao | PA 6 6 | Điều trị Anodizing | số 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ± 0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ± 0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ± 0,2 | 5500 | 130 | 4,0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ± 0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ± 0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0,2 | 3000 | 800 | 1,1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0,2 | 2500 | 1260 | 4,1x10-5 | 520 |
