Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Mô hình: |
Dòng GH |
Cấu trúc: |
Khớp nối trục Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |
Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Mô hình: |
Dòng GH |
Cấu trúc: |
Khớp nối trục Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |

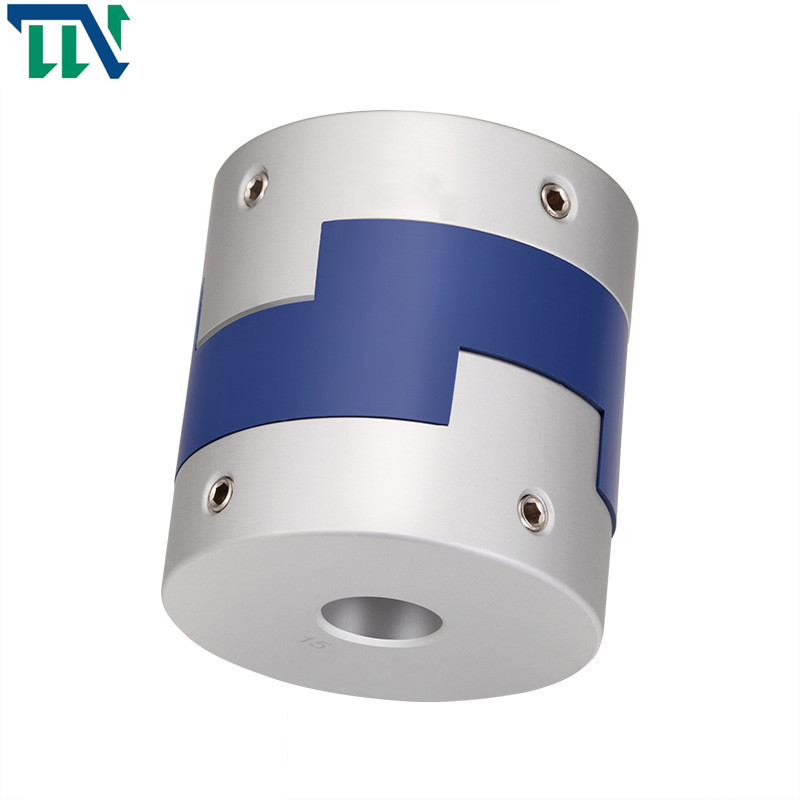

GH 20 * 25 M3 Khớp nối trục kiểu Oldham để kết nối cơ chế
Thông số sản phẩm
Bảng dữ liệu sản xuất
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | F | M | siết chặt mô-men xoắn vít (NM) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11,6 | 3.55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18.4 | 7.75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GH-16X18 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 3,3x10-7 | Hợp kim nhôm độ bền cao | PA 6 6 | Điều trị Anodizing | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ± 0,2 | 7000 | 58 | 1,1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 3,1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 9,6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ± 0,2 | 3500 | 560 | 3,8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ± 0,2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ± 0,2 | 2500 | 1200 | 8,3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ± 0,2 | 2500 | 1260 | 3,9x10-4 | 445 |
Giới thiệu sản phẩm
Nguyên lý làm việc của khớp nối thanh trượt chữ thập: hai trục được căn chỉnh bằng lỗ doa và bu lông, mômen xoắn được truyền qua lực nén và lực cắt của thanh bu lông;Vai trên một nửa khớp nối được căn chỉnh với rãnh trên nửa khớp nối kia.Các bu lông nối hai nửa khớp nối có thể là bu lông thường cấp và B, và mômen được truyền bằng mômen ma sát của bề mặt khớp của hai nửa khớp nối.Nói chung, thép 45 được sử dụng.Sau khi xử lý nhiệt bề mặt, độ cứng của nó được cải thiện ở một mức độ nhất định.Tuy nhiên, một số nhà sản xuất sử dụng thép Q275 riêng biệt nên không cần xử lý nhiệt.
Khớp nối trục kiểu Oldham được thiết kế để kẹp đều xung quanh trục và mang lại khả năng giữ nguyên lớn hơn khớp nối trục vít cố định mà không làm hỏng trục.Sau đó vặn chặt các vít kẹp để cố định.Đây là các khớp nối Oldham
Trước hết, hình dáng của nó nhẹ, lắp đặt thuận tiện, giúp tiết kiệm thời gian cho quá trình gia công và sản xuất của doanh nghiệp.Thứ hai, nó có khả năng chống ăn mòn dầu và có thể cách điện.Các chất đàn hồi thanh trượt khác nhau có sẵn.Sự trượt giữa ống bọc trục và miếng trung gian có thể cho phép sai lệch hướng tâm và góc lớn.Thiết kế cản đặc biệt ở giữa có thể đóng vai trò hỗ trợ và cho phép sai lệch góc lớn mà không có mômen uốn, để giảm thiểu tải trọng dọc trục.
Thứ hai, nó có ưu điểm là cấu tạo đơn giản, kích thước dải rộng, momen quán tính nhỏ, sử dụng thuận tiện và kiểm tra bằng mắt thường thuận tiện.Dầu siêu chống ăn mòn và cách điện giảm thiểu tải trọng dọc trục gây ra bởi sự sai lệch.Sự trượt giữa ống bọc trục và giữa có thể cho phép độ lệch hướng tâm và góc lớn.
