Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: GHC 32 * 45
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: đàm phán
Giá bán: Negotiation
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Mô hình: |
Dòng GHC |
Cấu trúc: |
Kiểu kẹp Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |
Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Mô hình: |
Dòng GHC |
Cấu trúc: |
Kiểu kẹp Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |

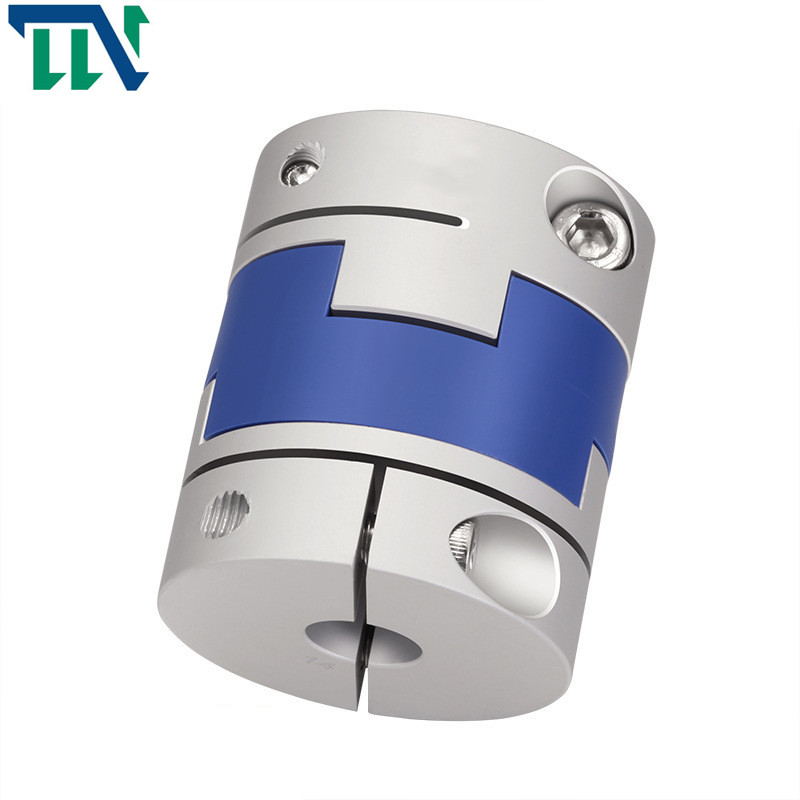

GHC 32X45 Trục kẹp Oldham linh hoạt Khớp nối trượt chéo cho cơ chế
Thông số sản phẩm
Bản vẽ sản xuất
Bảng dữ liệu sản xuất
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | F | M | siết chặt mô-men xoắn vít (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17,2 | 16,65 | 4.2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | số 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ± 0,2 | 8500 | 30 | 5,5x10-7 | Hợp kim nhôm độ bền cao | PA 6 6 | Điều trị Anodizing | số 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ± 0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ± 0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ± 0,2 | 5500 | 130 | 4,0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ± 0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ± 0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0,2 | 3000 | 800 | 1,1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0,2 | 2500 | 1260 | 4,1x10-5 | 520 |
Giới thiệu sản phẩm
Khớp nối trục kiểu Oldham được thiết kế để kẹp đều xung quanh trục và mang lại khả năng giữ lớn hơn so với khớp nối trục vít cố định mà không làm hỏng trục.Sau đó vặn chặt các vít kẹp để cố định.Đây là những khớp nối Oldham.Chúng tôi là cơ sở sản xuất các loại khớp nối trục.Các khớp nối tùy chỉnh cũng được chấp nhận.
Hình dáng nhẹ, lắp đặt thuận tiện, tiết kiệm thời gian cho quá trình gia công và sản xuất của doanh nghiệp.Thứ hai, nó có khả năng chống ăn mòn dầu và có thể cách điện.Các chất đàn hồi thanh trượt khác nhau có sẵn.Sự trượt giữa ống bọc trục và miếng trung gian có thể cho phép sai lệch hướng tâm và góc lớn.Thiết kế cản đặc biệt ở giữa có thể đóng vai trò hỗ trợ và cho phép sai lệch góc lớn mà không có mômen uốn, để giảm thiểu tải trọng dọc trục
Nguyên lý làm việc của khớp nối thanh trượt chữ thập: hai trục được căn chỉnh bằng lỗ doa và bu lông, mômen xoắn được truyền qua lực nén và lực cắt của thanh bu lông;Vai trên một nửa khớp nối được căn chỉnh với rãnh trên nửa khớp nối kia.Các bu lông nối hai nửa khớp nối có thể là bu lông thường cấp và B, và mômen được truyền bằng mômen ma sát của bề mặt khớp của hai nửa khớp nối.Nói chung, thép 45 được sử dụng.Sau khi xử lý nhiệt bề mặt, độ cứng của nó được cải thiện ở một mức độ nhất định.Tuy nhiên, một số nhà sản xuất sử dụng thép Q275 riêng biệt nên không cần xử lý nhiệt.Hai khớp nối và tấm trung gian được kết hợp với nhau.Mặc dù không có chuyển động quay tương đối nhưng trục dẫn động chạy cùng tốc độ với trục dẫn động để đảm bảo hiệu quả hoạt động.Khớp nối thanh trượt chéo thích hợp cho nhiều trường hợp, chẳng hạn như máy đo tốc độ, bộ mã hóa, thanh vít và máy móc công nghiệp
Chào mừng bạn đến liên hệ với chúng tôi để biết thêm thông tin!
