Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Mô hình: |
Dòng GHC |
Cấu trúc: |
Kiểu kẹp Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |
Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Mô hình: |
Dòng GHC |
Cấu trúc: |
Kiểu kẹp Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |

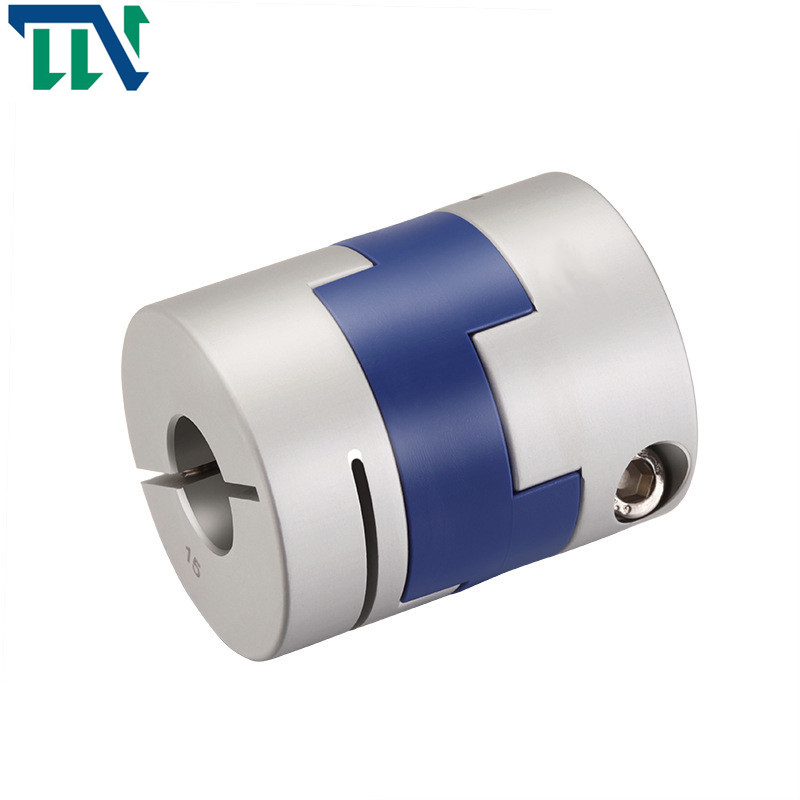

GHC 45X46 Kẹp Trục Khớp Trục Trượt Chữ Thập Cho Kết Nối Công Nghiệp
Thuận lợi
1. Giữa khớp nối được kết nối bằng một khối chữ thập
2. Cho phép sai lệch hướng tâm và góc lớn
3. Không có phản ứng dữ dội
4. Độ cứng và độ nhạy mô-men xoắn cao
5. Cấu trúc đơn giản, chống ăn mòn dầu và cách nhiệt điểm
Vui lòng liên hệ với chúng tôi để biết thêm thông tin !
Thông số sản phẩm
Bản vẽ sản xuất
Bảng dữ liệu sản xuất
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | F | M | siết chặt mô-men xoắn vít (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17,2 | 16,65 | 4.2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | số 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ± 0,2 | 8500 | 30 | 5,5x10-7 | Hợp kim nhôm độ bền cao | PA 6 6 | Điều trị Anodizing | số 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ± 0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ± 0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ± 0,2 | 5500 | 130 | 4,0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ± 0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ± 0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0,2 | 3000 | 800 | 1,1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0,2 | 2500 | 1260 | 4,1x10-5 | 520 |
