Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Loạt GS
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Người mẫu: |
Khớp nối vít bộ màng đơn GS |
Vật chất: |
Hợp kim nhôm |
Cấu trúc: |
Khớp nối vít màng |
Kích thước lỗ khoan: |
4-38mm |
Sự bảo đảm: |
12 tháng |
Diamter bên ngoài: |
16-65mm |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Người mẫu: |
Khớp nối vít bộ màng đơn GS |
Vật chất: |
Hợp kim nhôm |
Cấu trúc: |
Khớp nối vít màng |
Kích thước lỗ khoan: |
4-38mm |
Sự bảo đảm: |
12 tháng |
Diamter bên ngoài: |
16-65mm |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |

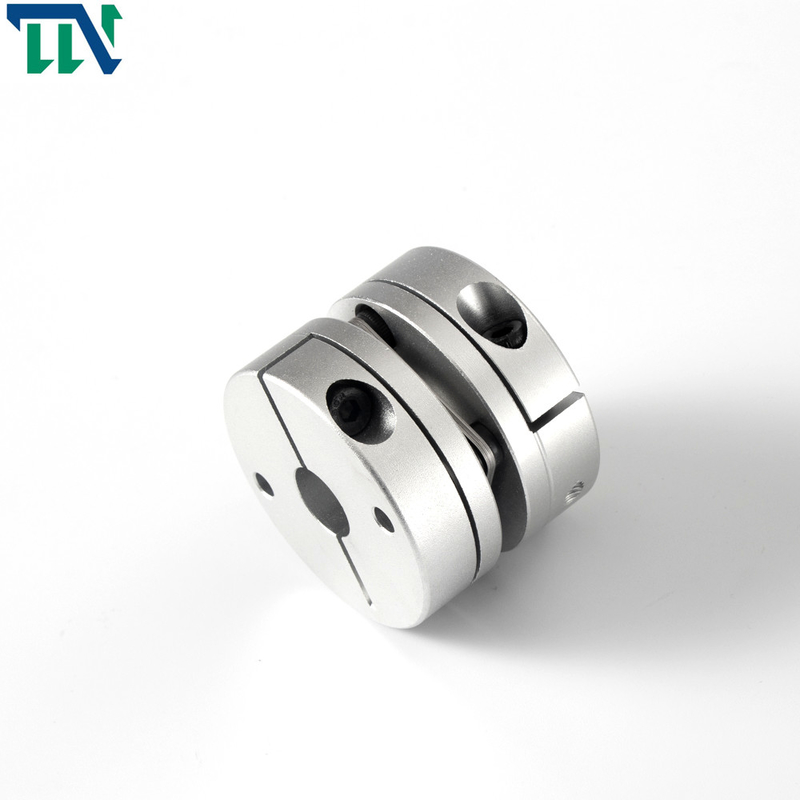

Khớp nối kẹp màng đơn hợp kim nhôm cho động cơ Servo
Tính năng sản phẩm
Một số nhóm màng ngăn (tấm thép không gỉ) được kết nối với hai nửa khớp nối luân phiên bằng bu lông.Mỗi nhóm hoành phi được hình thành bằng cách chồng lên nhau nhiều mảnh.Các bức hoành được chia thành loại thanh nối và loại nguyên miếng với các hình dạng khác nhau.Khớp nối cơ hoành bù đắp dịch chuyển tương đối của hai trục được kết nối bằng biến dạng đàn hồi của màng ngăn.Nó là một khớp nối linh hoạt phần tử mạnh mẽ bằng kim loại hiệu suất cao mà không cần dầu bôi trơn.Nó có cấu trúc nhỏ gọn, độ bền cao, tuổi thọ dài, không có khe hở quay, và không bị ảnh hưởng bởi nhiệt độ và ô nhiễm dầu.Nó có các đặc tính chống axit, kháng kiềm và chống ăn mòn.Nó thích hợp để truyền trục trong điều kiện làm việc nhiệt độ cao, tốc độ cao và môi trường ăn mòn
> Độ cứng mô-men xoắn cao, có thể điều khiển chính xác chuyển động quay của trục, có thể thực hiện điều khiển chính xác cao
> Được thiết kế cho động cơ servo và động cơ bước
> Không có khoảng cách giữa trục và kết nối ống bọc, chung cho chuyển động quay tích cực và tiêu cực
> Quán tính thấp, thích hợp cho hoạt động tốc độ cao
> Màng chắn được làm bằng thép lò xo có khả năng chống mỏi tuyệt vời
> Với thiết kế rãnh then, cách vặn vít định vị
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | S | F | M | siết chặt mô-men xoắn vít |
| (NM) | ||||||||
| GS-19X20 | 3,4,5,6,6,35,7,8 | 19 | 20 | 9.1 | 1,8 | 3,3 | M2.5 | 1 |
| GS-26X26 | 3,4,5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 26 | 11,65 | 2,6 | 3,9 | M3 | 1,5 |
| GS-32X28 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 28 | 12,25 | 3.5 | 3,85 | M3 | 1,5 |
| GS-34X32 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 32 | 14,25 | 3.5 | 4,85 | M4 | 2,5 |
| GS-39X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-44X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20,6 | 4.8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19,75 | 5.5 | 6.4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23,35 | 6,3 | 7.7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | số 8 | 9,7 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn | độ lệch tâm cho phép | góc lệch cho phép | độ lệch trục cho phép | tốc độ tối đa | độ cứng xoắn tĩnh | lực quán tính | Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng |
| (NM) * | (mm) * | (°) * | (mm) * | vòng / phút | (NM / rad) | (Kg.M2) | (g) | ||||
| GS-19X20 | 1 | 0,1 | 1 | ± 0,09 | 1000 | 220 | 6,7x10-6 | Hợp kim nhôm độ bền cao | SUS 3 0 4 Thép lò xo | Điều trị Anodizing | 11 |
| GS-26X26 | 1,5 | 0,1 | 1 | ± 0,14 | 11000 | 1125 | 2,2x10-6 | 28 | |||
| GS-32x28 | 2 | 0,1 | 1 | ± 0,18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0,1 | 1 | ± 0,18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0,1 | 1 | ± 0,23 | 11000 | 3900 | 2,2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0,1 | 1 | ± 0,27 | 11000 | 4500 | 2,8x10-5 | 99 | |||
| GS-55X46 | 18 | 0,1 | 1 | ± 0,30 | 11000 | 6500 | 2,5x10-5 | 135 | |||
| GS-56X45 | 25 | 0,1 | 1 | ± 0,36 | 11000 | 12900 | 1,2x10-4 | 217 | |||
| GS-68X53 | 60 | 0,1 | 1 | ± 0,4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| GS-82X68 | 100 | 0,1 | 1 | ± 0,5 | 8000 | 38700 | 1.8x10-5 | 689 |
