Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng GLJ
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Kiểu mẫu: |

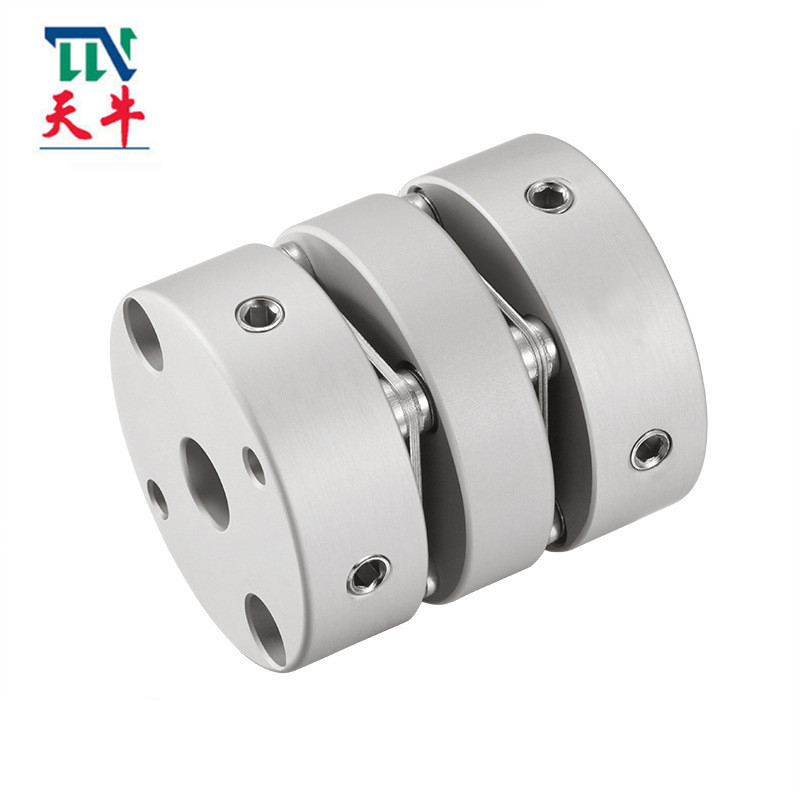

Khớp nối trục vít đôi màng đôi GLJ |
Nguyên liệu: |
Hợp kim nhôm |
Cấu trúc: |
Khớp nối trục vít đặt màng đôi |
Kích thước lỗ khoan: |
19-68mm |
Sự bảo đảm: |
12 tháng |
vật liệu đàn hồi: |
PA66 |
xử lý bề mặt: |
Xử lý oxy hóa anốt |
Kiểu mẫu: |
Khớp nối trục vít đôi màng đôi GLJ |
Nguyên liệu: |
Hợp kim nhôm |
Cấu trúc: |
Khớp nối trục vít đặt màng đôi |
Kích thước lỗ khoan: |
19-68mm |
Sự bảo đảm: |
12 tháng |
vật liệu đàn hồi: |
PA66 |
xử lý bề mặt: |
Xử lý oxy hóa anốt |
Giới thiệu sản phẩm
Khớp nối còn được gọi là khớp nối.Một bộ phận cơ khí được sử dụng để kết nối chắc chắn trục dẫn động và trục dẫn động trong các cơ chế khác nhau để cùng quay và truyền chuyển động cũng như mô-men xoắn.Đôi khi nó cũng được sử dụng để kết nối trục và các bộ phận khác (chẳng hạn như bánh răng, ròng rọc, v.v.).Nó thường bao gồm hai nửa, được kết nối tương ứng bằng các phím hoặc phụ kiện chặt chẽ, và được buộc chặt ở hai đầu của hai trục, sau đó hai nửa được kết nối theo một cách nào đó.Khớp nối cũng có thể bù cho độ lệch (bao gồm độ lệch trục, độ lệch hướng tâm, độ lệch góc hoặc độ lệch toàn diện) giữa hai trục do sản xuất và lắp đặt không chính xác, biến dạng trong quá trình vận hành hoặc giãn nở nhiệt, v.v.;và giảm thiểu sốc và hấp thụ rung động.
Hầu hết các khớp nối thường được sử dụng đã được tiêu chuẩn hóa hoặc tiêu chuẩn hóa.Nói chung, chỉ cần chọn chính xác loại khớp nối và xác định loại và kích thước của khớp nối.Khi cần thiết có thể kiểm tra, tính toán khả năng chịu tải cho các liên kết yếu dễ bị tổn thương của nó;khi tốc độ quay cao, cần kiểm tra lực ly tâm của mép ngoài và độ biến dạng của phần tử đàn hồi, đồng thời tiến hành kiểm tra độ cân bằng.
Chức năng khớp nối chung: Khi trục và trục được kết nối để truyền lực, ròng rọc hoặc bánh răng thường được sử dụng để kết nối, nhưng nếu hai trục được yêu cầu nằm trên một đường thẳng và yêu cầu quay với tốc độ không đổi, một khớp nối phải được sử dụng để kết nối.Tuy nhiên, do độ chính xác tăng lên, trục giãn nở vì nhiệt hoặc trục bị cong trong quá trình vận hành, độ đồng tâm giữa hai trục sẽ thay đổi.Do đó, khớp nối linh hoạt có thể được sử dụng làm cầu nối để duy trì quá trình truyền lực giữa hai trục và hấp thụ hai trục.Độ lệch hướng tâm, góc và trục giữa các trục, do đó kéo dài tuổi thọ của máy và nâng cao chất lượng của máy.
Thông số sản phẩm
| tham số mô hình | đường kính lỗ chung d1,d2 | ΦD | l | LF | LP | d3 | S | F | m | siết chặt mô-men xoắn vít (NM) |
| GLJ-19x27 | 3,4,5,6,6.35,7,8,9,9.525,10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4,25 | M3 | 0,7 |
| GLJ-26x32 | 4,5,6,6.35,7,8,9,9.525,10,11,12,12.7 | 26 | 32 | 10.7 | 5.4 | 12,5 | 2.6 | 4,5 | M4 | 1.7 |
| GLJ-32x41 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15 | 32 | 41 | 12,75 | 8,5 | 16 | 3,5 | 6.12 | M4 | 1.7 |
| GLJ-39x47 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15,16 | 39 | 47 | 15 | số 8 | 19.3 | 4,5 | 6,62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 44 | 53 | 18,25 | 7,5 | 22,5 | 4,5 | 8.12 | M6 | 8.4 |
| GLJ-56x64 |
10,11,12,12.7,13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19,75 | 13,5 | 32,5 | 5,5 | 6.4 | M6 | 8.4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 45,5 | 6.3 | 7,7 | M8 | 10,5 |
| xử lý anot hóa | định mức mô-men xoắn (NM)* |
độ lệch tâm cho phép (mm)* |
góc lệch cho phép (°)* |
độ lệch trục cho phép (mm)* |
tốc độ tối đa vòng/phút |
độ cứng xoắn tĩnh (NM/rad) |
lực quán tính (Kg.M2) |
Chất liệu của tay áo trục | Chất liệu mảnh đạn | xử lý bề mặt | cân nặng (g) |
| GLJ-19x27 | 1 | 0,12 | 1,5 | ±0,18 | 10000 | 170 | 8,8x10-7 | Hợp kim nhôm cường độ cao | Thép lò xo SUS 3 0 4 | xử lý anot hóa | 13 |
| GLJ-26x32 | 1,5 | 0,15 | 1,5 | ±0,3 | 10000 | 820 | 2,8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0,17 | 1,5 | ±0,36 | 10000 | 1750 | 1,8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0,22 | 1,5 | ±0,45 | 10000 | 2850 | 2,7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0,22 | 1,5 | ±0,54 | 10000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0,27 | 1,5 | ±0,72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0,32 | 1,5 | ±0,8 | 9000 | 19000 | 2.0x10-4 | 492 |
