Người mẫu: |

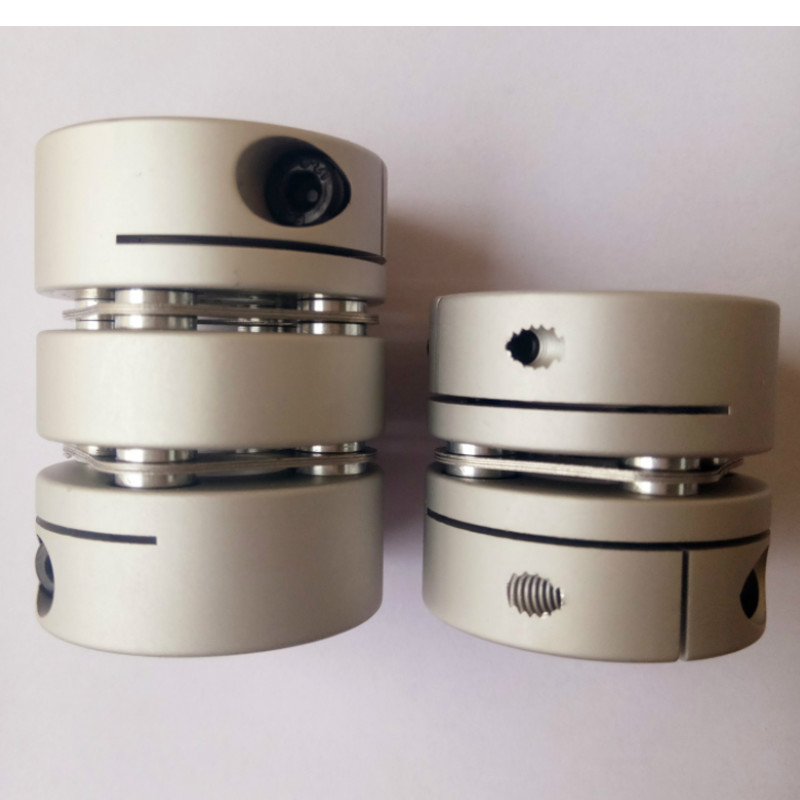

GLD Khớp nối kẹp màng kép ngắn hợp kim nhôm GLD |
Vật chất: |
Hợp kim nhôm |
Cấu trúc: |
Loại kẹp màng ngăn đôi một bước |
Kích thước lỗ khoan: |
19-82mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Người mẫu: |
GLD Khớp nối kẹp màng kép ngắn hợp kim nhôm GLD |
Vật chất: |
Hợp kim nhôm |
Cấu trúc: |
Loại kẹp màng ngăn đôi một bước |
Kích thước lỗ khoan: |
19-82mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tính năng sản phẩm
Đặc điểm của khớp nối màng
1. Cấu trúc đơn giản, khối lượng nhỏ và tháo rời thuận tiện.Khớp nối màng của cơ cấu kiểu trục trung gian có thể được tháo rời mà không cần di chuyển máy;
2. Khớp nối màng kim loại có thể truyền mômen xoắn lớn hơn, có thể hấp thụ hiệu quả góc, độ lệch trục và hướng tâm được tạo ra khi hai trục được lắp đặt, có các đặc điểm về độ chính xác cao và độ hở bằng không, và được sử dụng rộng rãi trong các trường hợp truyền động chính xác cao, chẳng hạn như thiết bị sản xuất điện tử chính xác;
3. Khớp nối màng có đặc điểm là độ cứng mômen xoắn cao và thường được sử dụng trong mômen xoắn lớn và chuyển động tốc độ cao, chẳng hạn như các thành phần đầu ra của thiết bị năng lượng cho tàu cao tốc;
4. Chịu nhiệt độ cao, chống ăn mòn axit và kiềm, có thể được sử dụng trong môi trường nhiệt độ cao và khắc nghiệt, đồng thời có thể chống sốc và rung trong quá trình vận hành thiết bị một cách hiệu quả.
> Độ cứng mô-men xoắn cao, có thể điều khiển chính xác chuyển động quay của trục, có thể thực hiện điều khiển chính xác cao
> Được thiết kế cho động cơ servo và động cơ bước
> Không có khoảng cách giữa trục và kết nối ống bọc, chung cho chuyển động quay tích cực và tiêu cực
> Quán tính thấp, thích hợp cho hoạt động tốc độ cao
> Màng chắn được làm bằng thép lò xo có khả năng chống mỏi tuyệt vời
> Phương pháp bắt vít kẹp chặt
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | d3 | S | F | M | siết chặt mô-men xoắn vít (NM) |
| GLD-19X24.5 | 3,4,5,6,6,35,7,8 | Φ19 | 24,5 | 91 | 2,7 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GLD-26X30 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | Φ26 | 30 | 1165 | 3.6 | Φ12,5 | 2,6 | 3,9 | M3 | 1,5 |
| GLD-32X38 | 6,6.35,7,8,9,9,9.525,10,12,12.7,14,15 | Φ32 | 38 | 1225 | 6,5 | Φ15 | 3.5 | 3,85 | M3 | 1,5 |
| GLD-34X38 | 6,6.35,7,8,9,9.525,10,11,12,12.7,14,15 | Φ34 | 38 | 1225 | 6,5 | Φ16 | 3.5 | 3,85 | M3 | 1,5 |
| GLD-39X47 | 6,8,9,9.525,10,11,12.7,14,15,16,17,18,19 | Φ39 | 47 | 149 | 8.5 | Φ19,3 | 4,5 | 5 | M4 | 2,5 |
| GLD-44X47 | 6,8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22 | Φ44 | 47 | 149 | 8.1 | Φ22,5 | 4,5 | 5 | M4 | 2,5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19,75 | 6,5 | Φ32,5 | 5.5 | 6.4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8.7 | Φ38,3 | 6,3 | 7.7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45,5 | số 8 | 9,7 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GLD-19X24.5 | 1 | 0,12 | 1,5 | ± 0,18 | 10000 | 8.19x10-4 | 170 | Hợp kim nhôm độ bền cao | SUS304 Thép lò xo |
Điều trị Anodizing | 13,6 |
| GLD-26X30 | 1,5 | 0,15 | 1,5 | ± 0,3 | 10000 | 2,7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0,17 | 1,5 | ± 0,36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0,17 | 1,5 | ± 0,36 | 10000 | 1,1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0,22 | 1,5 | ± 0,45 | 10000 | 2,7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0,22 | 1,5 | ± 0,54 | 10000 | 3,4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0,27 | 1,5 | ± 0,72 | 10000 | 1,14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0,31 | 1,5 | ± 0,8 | 10000 | 1.8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0,55 | 1,5 | ± 0,8 | 10000 | 2,25x10-4 | 28450 | 983 |
