Mô hình: |

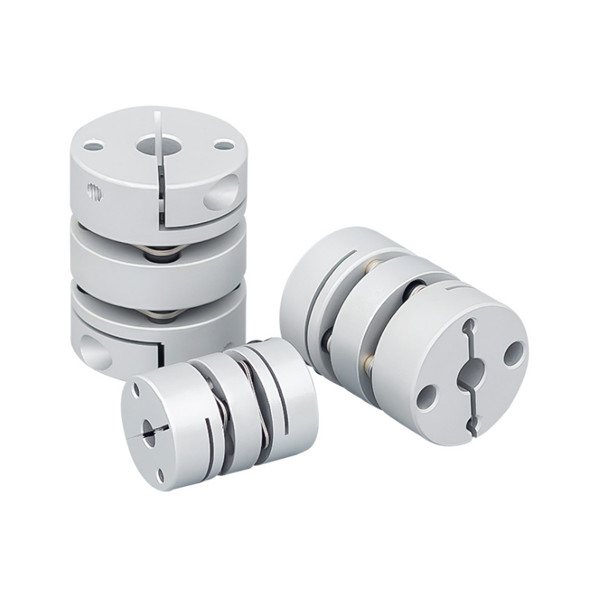

Khớp nối kẹp màng kép GL |
Vật chất: |
Hợp kim nhôm |
Cấu trúc: |
kẹp màng kép |
Kích thước lỗ khoan: |
19-82mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Mô hình: |
Khớp nối kẹp màng kép GL |
Vật chất: |
Hợp kim nhôm |
Cấu trúc: |
kẹp màng kép |
Kích thước lỗ khoan: |
19-82mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tính năng sản phẩm
Khớp nối màng có 7 kiểu kết cấu, dải mômen truyền của khớp nối nhỏ nhất bắt đầu từ 10Nm, và dải mômen truyền của khớp nối lớn nhất có thể đạt 8100000Nm, do màng có 6 góc, 8 góc hoặc hình dạng của nhiều hơn hoặc 10 góc, nên bộ truyền mômen rất đồng đều, nhiệt độ môi trường áp dụng có thể từ -20 ℃ đến ít nhất +280 ℃, và nó thích hợp để sử dụng các vật liệu đặc biệt.
> Độ cứng mô-men xoắn cao, có thể điều khiển chính xác chuyển động quay của trục, có thể thực hiện điều khiển chính xác cao
> Được thiết kế cho động cơ servo và động cơ bước
> Không có khoảng cách giữa trục và kết nối ống bọc, chung cho chuyển động quay tích cực và tiêu cực
> Quán tính thấp, thích hợp cho hoạt động tốc độ cao
> Màng chắn được làm bằng thép lò xo có khả năng chống mỏi tuyệt vời
> Phương pháp bắt vít kẹp chặt
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | d3 | S | F | M | siết chặt mô-men xoắn vít (NM) |
| GL-19X27 | 3,4,5,6,6,35,7,8 | 19 | 27 | 9.1 | 5.2 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GL-26X35 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 35 | 11,65 | 6,5 | Φ12,5 | 2,6 | 3,9 | M3 | 1,5 |
| GL-32X41 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 45 | 12,25 | 9.5 | Φ15 | 3.5 | 3,85 | M3 | 1,5 |
| GL-34X45 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 45 | 14,25 | 9.5 | Φ16 | 4,5 | 4,85 | M4 | 2,5 |
| GL-39X50 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 50 | 14,9 | 11,2 | Φ9,3 | 4,5 | 5 | M4 | 2,5 |
| GL-44X50 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22 | 44 | 50 | 14,9 | 11,2 | Φ2,5 | 4,5 | 5 | M4 | 2,5 |
| GL-50X63 |
8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 22,24,25 |
50 | 63 | 20,6 | 12,5 | Φ23 | 4.8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19,75 | 13,5 | Φ2,5 | 5.5 | 6.4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23,35 | 15,7 | Φ38,3 | 6,3 | 7.7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45,5 | số 8 | 9,7 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GL-19X27 | 1 | 0,12 | 1,5 | ± 0,18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 Thép lò xo |
Điều trị Anodizing | 14,6 |
| GL-26X35 | 1,5 | 0,15 | 1,5 | ± 0,3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0,17 | 1,5 | ± 0,36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0,17 | 1,5 | ± 0,36 | 10000 | 1860 | 1,1x10-5 | 77 | |||
| GL-39X50 | 6 | 0,22 | 1,5 | ± 0,45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0,22 | 1,5 | ± 0,54 | 10000 | 3300 | 3,8x10-5 | 144 | |||
| GL-50X63 | 18 | 0,1 | 1,5 | ± 0,54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0,27 | 1,5 | ± 0,72 | 10000 | 9480 | 1,6x10-4 | 318 | |||
| GL-68X75 | 60 | 0,31 | 1,5 | ± 0,8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0,55 | 1,5 | ± 0,8 | 8000 | 28450 | 2,5x10-4 | 1013 |
