Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: GSTS loạt
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Mô hình: |
Khớp nối vít bộ màng đơn GS |
Vật chất: |
Hợp kim nhôm |
Cấu trúc: |
Khớp nối vít màng |
Kích thước lỗ khoan: |
4-38mm |
Sự bảo đảm: |
12 tháng |
Diamter bên ngoài: |
16-65mm |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Mô hình: |
Khớp nối vít bộ màng đơn GS |
Vật chất: |
Hợp kim nhôm |
Cấu trúc: |
Khớp nối vít màng |
Kích thước lỗ khoan: |
4-38mm |
Sự bảo đảm: |
12 tháng |
Diamter bên ngoài: |
16-65mm |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |

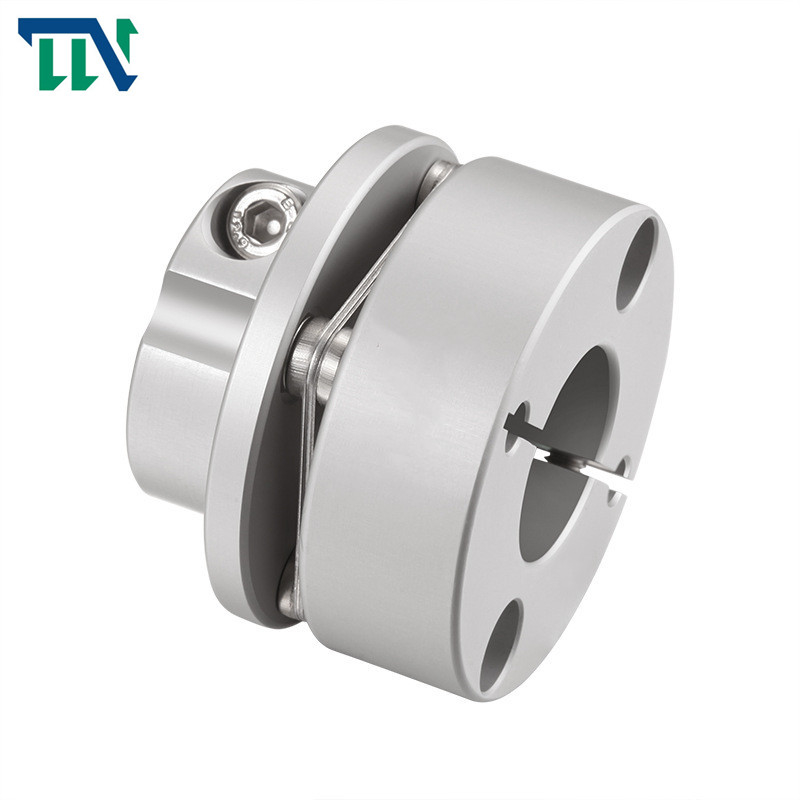

GSTS Khớp nối loại kẹp màng đơn bước đơn hợp kim nhôm
Tính năng sản phẩm
Khớp nối trục bộ mã hóa màng đơn hoặc khớp nối trục lò xo mà không cần bôi trơn và bảo dưỡng định kỳ;Trạng thái khớp nối có thể được phát hiện mà không cần tháo rời;Ngoài ra, trong quá trình hoạt động của thiết bị, đèn nhấp nháy có thể được sử dụng để kiểm tra màng ngăn, độ cứng xoắn cao, quay bằng không;Nếu cài đặt chính xác, các khớp nối sẽ không bị hỏng cho cuộc sống, tuổi thọ dài vô hạn;Không có bộ phận hao mòn, nhưng được sử dụng trong mọi loại điều kiện làm việc khắc nghiệt;Nếu sai số bù nằm trong phạm vi xác định, khớp nối sẽ có cùng tuổi thọ với thiết bị;Thiết kế vận hành an toàn siêu mô-men xoắn, mô-men xoắn cực đại gấp 2 lần mô-men xoắn định mức.
Điều đáng chú ý là do khớp nối màng có độ cứng lớn nên nếu độ lệch giữa hai trục quá lớn khi lắp thiết bị thì khớp nối màng sẽ sinh ra ứng suất dọc trục lớn lên ổ đỡ lực đẩy trên trục.Vì vậy, việc ứng dụng khớp nối màng ngăn, đặc biệt là trong những trường hợp tốc độ cao là rất quan trọng, để làm cho nhóm màng loa có khả năng dẫn hướng và định vị nhất định.
Khớp nối màng phù hợp để truyền trục trong điều kiện làm việc trung bình có nhiệt độ cao, tốc độ cao và ăn mòn, chẳng hạn như máy bơm nước (đặc biệt là công suất cao, máy bơm hóa chất), quạt, máy nén, máy thủy lực, máy dầu khí, máy in, máy dệt, hóa chất máy móc, máy móc khai thác mỏ, máy luyện kim, hàng không (máy bay trực thăng), hệ thống truyền tải điện tốc độ cao của hải quân, tuabin hơi nước, hệ thống truyền lực cơ khí piston, xe bánh xích và bộ máy phát điện tốc độ cao, hệ thống truyền động cơ công suất cao, thông qua cân bằng động Sau đó được áp dụng cho trục truyền tốc độ cao đã trở nên phổ biến hơn.
So với khớp nối bánh răng, khớp nối màng không có độ trượt tương đối, không cần bôi trơn, làm kín, không gây tiếng ồn, về cơ bản không cần bảo dưỡng, dễ chế tạo, có thể thay thế một phần khớp nối bánh răng.Khớp nối màng đã được sử dụng phổ biến ở các nước công nghiệp phát triển trên thế giới.Ở nước tôi, các tiêu chuẩn công nghiệp máy móc đã được xây dựng và sửa đổi thành tiêu chuẩn công nghiệp mới: JB / T 9147-1999 (thay thế ZB / T J19022-90) Mối quan hệ khớp nối giữa các mô men xoắn.
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1 | đường kính lỗ khoan chung d2 | D | ΦN | L | LF1 | LF | S | M | siết chặt mô-men xoắn vít (NM) |
||
| nhỏ nhất | tối đa | nhỏ nhất | tối đa | |||||||||
| GSTS-34x29,9 | 5 | 12 | 5 | 15 | 34 | 21,6 | 29,9 | 12,15 | 14,25 | 3.5 | M3 | 1,5 |
| GSTS-39x34,5 | 6 | 15 | 6 | 19 | 39 | 25 | 34,5 | 15.15 | 14,9 | 4,5 | M4 | 2,5 |
| GSTS-44x34,5 | 6 | 18 | 6 | 22 | 44 | 29,6 | 34,5 | 15.15 | 14,9 | 4,5 | M4 | 2,5 |
| GSTS-56x45.1 | số 8 | 24 | số 8 | 32 | 56 | 38 | 45.1 | 19,90 | 19,75 | 5.5 | M5 | 7 |
| GSTS-68x53,6 | 10 | 30 | 10 | 38 | 68 | 46 | 53,6 | 24 | 23,35 | 6,3 | M6 | 12 |
| GSTS-82x68.1 | 16 | 38 | 16 | 45 | 82 | 56 | 68.1 | 30.15 | 30 | số 8 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GSTS-34x29,9 | 3 | 0,02 | 1 | ± 0,20 | 10000 | 2000 | 6,01x10-5 | Hợp kim nhôm độ bền cao | SUS 3 0 4 Thép lò xo | Điều trị Anodizing | 38 |
| GSTS-39x34,5 | 6 | 0,02 | 1 | ± 0,25 | 10000 | 4500 | 1,49x10-5 | 69 | |||
| GSTS-44x34,5 | 9 | 0,02 | 1 | ± 0,30 | 10000 | 5200 | 2,25x10-5 | 84 | |||
| GSTS-56x45.1 | 25 | 0,02 | 1 | ± 0,40 | 10000 | 11000 | 7.23x10-5 | 184 | |||
| GSTS-68x53,6 | 60 | 0,02 | 1 | ± 0,45 | 10000 | 19000 | 2.02x10-4 | 235 | |||
| GSTS-82x68.1 | 100 | 0,02 | 1 | ± 0,55 | 10000 | 22000 | 5,95x10-4 | 598 |
