Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng GW
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2 chiếc
Giá bán: negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Người mẫu: |

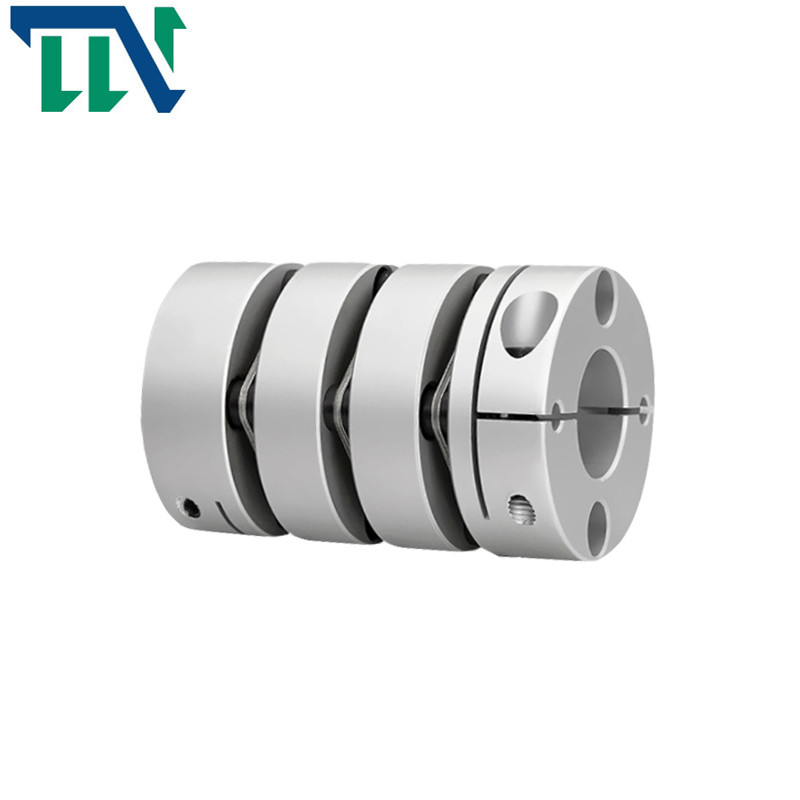

GW Hợp kim nhôm ba khớp nối kẹp màng chắn |
Vật chất: |
Hợp kim nhôm |
Kết cấu: |
Ba khớp nối kẹp màng |
Kích thước lỗ khoan: |
19-82mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Người mẫu: |
GW Hợp kim nhôm ba khớp nối kẹp màng chắn |
Vật chất: |
Hợp kim nhôm |
Kết cấu: |
Ba khớp nối kẹp màng |
Kích thước lỗ khoan: |
19-82mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tính năng sản phẩm
> Độ cứng mô-men xoắn cao, có thể điều khiển chính xác chuyển động quay của trục, có thể thực hiện điều khiển chính xác cao
> Thiết kế kéo dài có thể bù độ lệch xuyên tâm, góc cạnh và trục hiệu quả hơn
> Được thiết kế cho động cơ servo và động cơ bước
> Không có khoảng cách giữa trục và kết nối ống bọc, chung cho chuyển động quay tích cực và tiêu cực
> Quán tính thấp, thích hợp cho hoạt động tốc độ cao
> Màng chắn được làm bằng thép lò xo với khả năng chống mỏi tuyệt vời
> Phương pháp xiết vít kẹp
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | d3 | S | F | M | siết chặt mô-men xoắn vít (NM) |
| GW-19X34 | 3,4,5,6,6,35,7,8 | 19 | 34 | 9.1 | 5.2 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GW-26X44.5 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 44,5 | 11,65 | 6,5 | Φ12,5 | 2,6 | 3,9 | M3 | 1,5 |
| GW-32X54 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 54 | 12,25 | 9.5 | Φ15 | 3.5 | 3,85 | M3 | 1,5 |
| GW-34X58 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 58 | 14,25 | 9.5 | Φ16 | 3.5 | 4,85 | M4 | 2,5 |
| GW-39X65.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 65,5 | 14,9 | 11,2 | Φ19,3 | 4,5 | 5 | M4 | 2,5 |
| GW-44X65.5 |
8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20, 22,24 |
44 | 65,5 | 14,9 | 11,2 | Φ22,5 | 4,5 | 5 | M4 | 2,5 |
| GW-50X80 |
8,9,9.525,10,11,12,12.7,14,15,16,17,18,19, 20,22, 24,25 |
50 | 80 | 20,6 | 12,2 | Φ23 | 4.8 | 6 | M5 | 7 |
| GW-56X83 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 83 | 19,75 | 13,5 | Φ32,5 | 5.5 | 6.4 | M5 | 7 |
| GW-68X97 |
12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38 |
68 | 97 | 23,35 | 15,7 | Φ38,3 | 6,3 | 7.7 | M6 | 12 |
| GW-82X128 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 128 | 30 | 22 | Φ45,5 | số 8 | 9,7 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GW-19X34 | 1 | 0,12 | 2 | ± 0,2 | 10000 | 140 | 1,1x10-6 | Hợp kim nhôm độ bền cao |
SUS 304 Thép lò xo |
Điều trị Anodizing | 18 |
| GW-26X44.5 | 1,5 | 0,15 | 2 | ± 0,33 | 10000 | 680 | 3,6x10-6 | 45 | |||
| GW-32X54 | 2 | 0,17 | 2 | ± 0,3 | 10000 | 1250 | 1.0x10-5 | 80 | |||
| GW-34X58 | 3 | 0,17 | 2 | ± 0,4 | 10000 | 1550 | 1,3x10-5 | 97 | |||
| GW-39X65.5 | 6 | 0,22 | 2 | ± 0,5 | 10000 | 2390 | 3,6x10-5 | 153 | |||
| GW-44X65.5 | 9 | 0,22 | 2 | ± 0,6 | 10000 | 2700 | 4,5x10-5 | 189 | |||
| GW-50X80 | 18 | 0,1 | 2 | ± 0,65 | 10000 | 4500 | 4,5x10-5 | 335 | |||
| GW-56X83 | 25 | 0,27 | 2 | ± 0,8 | 10000 | 7900 | 1,9x10-4 | 413 | |||
| GW-68X97 | 60 | 0,31 | 2 | ± 0,9 | 9000 | 15800 | 2,4x10-4 | 641 | |||
| GW-82X128 | 100 | 0,55 | 2 | ± 0,9 | 8000 | 23700 | 3.0x10-4 | 1345 |
