Người mẫu: |

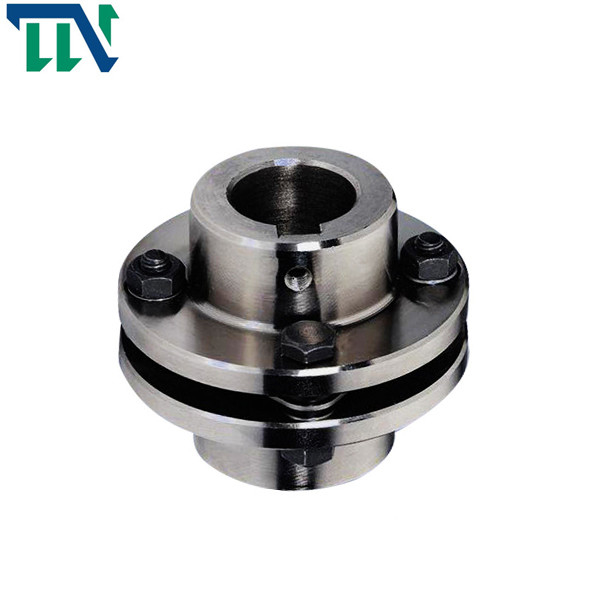

Khớp nối kẹp màng kép GL |
Vật chất: |
Hợp kim nhôm |
Kết cấu: |
kẹp màng kép |
Kích thước lỗ khoan: |
34-82mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Người mẫu: |
Khớp nối kẹp màng kép GL |
Vật chất: |
Hợp kim nhôm |
Kết cấu: |
kẹp màng kép |
Kích thước lỗ khoan: |
34-82mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tính năng sản phẩm
Khớp nối là chi tiết cơ khí dùng để nối hai trục (trục dẫn động và trục dẫn động) ở các cơ cấu khác nhau quay với nhau để truyền mômen quay.Trong truyền lực tốc độ cao và tải trọng nặng, một số khớp nối còn có chức năng đệm, giảm chấn và nâng cao hiệu suất động lực học của trục.
Khớp nối màng thuộc loại khớp nối mềm kim loại, là một thiết bị truyền động sử dụng màng đàn hồi kim loại làm phần tử mềm để truyền mô-men xoắn.Các tính năng chính của nó là: khả năng truyền mômen xoắn lớn, sự biến dạng của màng ngăn để hấp thụ sự lệch trục của đơn vị, không có chuyển động tương đối giữa các bộ phận, không mài mòn, không gây tiếng ồn, giảm rung động lâu dài và không cần bôi trơn.Độ cứng xoắn và tốc độ tới hạn có thể được điều chỉnh bằng cách thay đổi đường kính ngoài hoặc độ dày thành của phần trung gian, do đó cải thiện các đặc tính rung xoắn của thiết bị.
Khớp nối màng bao gồm ít nhất một màng ngăn và hai ống bọc trục.Màng chắn được ghim vào ống lót nói chung mà không nới lỏng hoặc gây ra phản ứng dữ dội giữa màng ngăn và ống lót.Một số nhà sản xuất cung cấp hai màng ngăn, trong khi những nhà sản xuất khác cung cấp ba màng ngăn, với một hoặc hai phần tử cứng ở giữa và hai bên được gắn vào ống lót.Sự khác biệt giữa khớp nối màng đơn và khớp nối màng kép là khả năng xử lý các sai lệch khác nhau.Vì nó đòi hỏi sự uốn cong phức tạp của màng ngăn, khớp nối một màng ngăn không thích hợp cho độ lệch tâm.Khớp nối màng kép có thể được uốn cong theo các hướng khác nhau cùng một lúc để bù độ lệch tâm
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | ΦN | L | LF | S | F | M | siết chặt mô-men xoắn vít (NM) |
| GST-34x27,5 | 5,6,6.35,7,8,9,9.525,10,11,12, | 34 | 21,6 | 27,5 | 12,15 | 3.2 | 4,85 | M3 | 1,5 |
| GST-39x34,5 | 6,8,9,9.525,10,11,12,12.7,14,15 | 39 | 25 | 34,5 | 15.15 | 4,5 | 5 | M4 | 2,5 |
| GST-44x34,5 | 6,8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 44 | 29,6 | 34,5 | 15.15 | 4.2 | 5 | M4 | 2,5 |
| GST-56x45 | 10,12,12.7,14,15,16,17,18,19,20,22,24 | 56 | 38 | 45 | 19,90 | 5.2 | 6.4 | M5 | 7 |
| GST-68x54 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 54 | 24 | 6 | 7.7 | M6 | 12 |
| GST-82x68 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 68 | 30.15 | 7.7 | 9,7 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GST-34x27,5 | 2 | 0,1 | 1 | ± 0,18 | 10000 | 3300 | 3,83x10-4 | Hợp kim nhôm độ bền cao | SUS 3 0 4 Thép lò xo | Điều trị Anodizing | 30 |
| GST-39x34,5 | 4,5 | 0,1 | 1 | ± 0,23 | 10000 | 7000 | 1,1x10-5 | 52 | |||
| GST-44x34,5 | 6,75 | 0,1 | 1 | ± 0,27 | 10000 | 9000 | 1,6x10-5 | 68,5 | |||
| GST-56x45 | 20 | 0,1 | 1 | ± 0,36 | 10000 | 20000 | 5,1x10-5 | 135 | |||
| GST-68x54 | 50 | 0,1 | 1 | ± 0,4 | 9000 | 35000 | 1,3x10-4 | 246 | |||
| GST-82x68 | 90 | 0,1 | 1 | ± 0,5 | 8000 | 54000 | 1,9x10-4 | 422 |
