Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: GFC 30 * 35
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 15-20 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Người mẫu: |
Khớp nối trục GFC |
Sự bảo đảm: |
12 tháng |
Kích thước lỗ khoan: |
5-16mm |
Chiều dài: |
35mm |
Trọng lượng: |
0,05kg |
Touque: |
12,5 |
Người mẫu: |
Khớp nối trục GFC |
Sự bảo đảm: |
12 tháng |
Kích thước lỗ khoan: |
5-16mm |
Chiều dài: |
35mm |
Trọng lượng: |
0,05kg |
Touque: |
12,5 |
Tính năng sản phẩm
Những đặc điểm chính
1. Có thể hấp thụ rung động và bù lệch hướng tâm, góc và trục
2. Kết nối chất đàn hồi trung gian
3. Khả năng chống dầu và cách điện
4. Đảm bảo an toàn bằng các vít định vị
5. Đặc điểm của chuyển động quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ hoàn toàn giống nhau

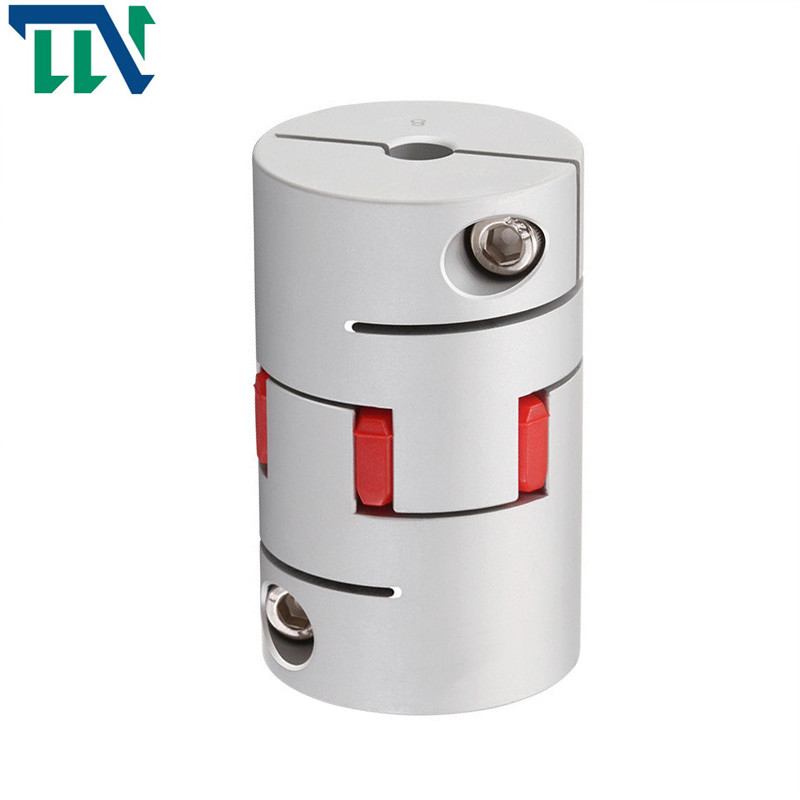

Khớp nối hoa mận là loại khớp nối được sử dụng rộng rãi, nó bao gồm hai đĩa vuốt kim loại và một thân đàn hồi.Hai đĩa vuốt kim loại thường là thép 45 gauge, nhưng hợp kim nhôm cũng rất hữu ích khi cần tải nhạy.Khớp nối hoa mận có cấu tạo đơn giản, bảo dưỡng dễ dàng, không cần tra dầu, kiểm tra thuận tiện, không cần bảo dưỡng, có thể chạy liên tục trong thời gian dài.Nó có đặc tính giảm rung, đệm và cách điện tốt, hoạt động ổn định và đáng tin cậy.Có khả năng bù hướng trục, xuyên tâm và góc lớn.Kích thước xuyên tâm nhỏ, trọng lượng nhẹ, mômen quán tính nhỏ, thích hợp cho các trường hợp tốc độ trung bình và cao.Các phần tử đàn hồi polyurethane có độ bền cao chịu mài mòn và chịu dầu, có khả năng chịu lực lớn, tuổi thọ lâu dài và an toàn và đáng tin cậy.
Phạm vi áp dụng
Khớp nối Plum được sử dụng rộng rãi trong máy công cụ CNC, máy tiện CNC, trung tâm gia công, máy khắc, máy phay CNC, cồng máy tính, máy luyện kim, máy khai thác mỏ, máy dầu khí, máy hóa chất, máy nâng hạ, máy vận tải, máy công nghiệp nhẹ, máy dệt , máy bơm, quạt, v.v.
Nhà máy Changzhou Tianniu là nhà sản xuất chuyên nghiệp của khớp nối mận, khớp nối cứng, khớp nối vạn năng, khớp nối trượt chéo, khớp nối quanh co, khớp nối ống thổi, khớp nối màng kép và các sản phẩm khác.Công ty chế biến có hệ thống quản lý chất lượng khoa học và hoàn chỉnh.
Nó có thể tạo ra hàng chục loại khớp nối sao với nhiều kiểu dáng khác nhau.Công ty đảm nhận việc thiết kế và sản xuất các loại khớp nối phi tiêu chuẩn khác nhau.Thời gian xây dựng ngắn (chu kỳ sản xuất 4-7 ngày), chất lượng tin cậy, giá cả hợp lý, thay thế hoàn toàn hàng nhập khẩu, đủ tồn kho, cung ứng đủ sản phẩm.
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | F | M | siết chặt mô-men xoắn vít (NM) |
| GFC-14X22 | 3,4,5,6,6,35 | 14 | 22 | 14.3 | 6.6 | 5.0 | M2.5 | 1,0 |
| GFC-20x25 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 25 | 16,7 | 8.6 | 5.9 | M3 | 1,5 |
| GFC-20X30 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 19,25 | 8.6 | 5.9 | M3 | 1,5 |
| GFC-25X30 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 30 | 20,82 | 11,6 | 8.5 | M4 | 2,5 |
| GFC-25X34 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 34 | 22,82 | 11,6 | 8.5 | M4 | 2,5 |
| GFC-30x35 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 35 | 23 | 11,5 | 10 | M4 | 2,5 |
| GFC-30X40 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 40 | 25 | 11,5 | 10 | M4 | 2,5 |
| GFC-40X50 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 50 | 32.1 | 14,5 | 14 | M5 | 7 |
| GFC-40X55 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 55 | 34,5 | 14,5 | 14 | M5 | 7 |
| GFC-40X66 | 6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14,5 | 14 | M5 | 7 |
| GFC-55X49 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16.1 | 13,5 | M6 | 12 |
| GFC-55X78 | 8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46.4 | 16.1 | 19 | M6 | 12 |
| GFC-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48,5 | 17.3 | 14 | M8 | 20 |
| GFC-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53,5 | 17.3 | 22,5 | M8 | 20 |
| GFC-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22,5 | 16 | M8 | 20 |
| GFC-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74,5 | 24 | 18 | M10 | 30 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GFC-14X22 | 5.0 | 0,1 | 1 | ± 02 | 10000 | 50 | 1,0x10-6 | Hợp kim nhôm độ bền cao | Polyurethane nhập khẩu từ Đức | Điều trị Anodizing | 10 |
| GFC-20X25 | 5.0 | 0,1 | 1 | ± 02 | 10000 | 50 | 1,0x10-6 | 15 | |||
| GFC-20X30 | 5.0 | 0,1 | 1 | ^ 02 | 10000 | 53 | 1,1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0,1 | 1 | 10000 | 90 | 5,2X10-6 | 33 | ||||
| GFC-25X34 | 10 | 0,1 | 1 | £) 2 | 10000 | 90 | 5,2x10-6 | 42 | |||
| GFC-30X35 | 12,5 | 0,1 | 1 | ± 02 | 10000 | 123 | 6,2x10-6 | 50 | |||
| GFC-30x40 | 12,5 | 0,1 | 1 | 102 | 10000 | 123 | 6,2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0,1 | 1 | 8000 | 1100 | 3,8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0,1 | 1 | ± 02 | 8000 | 1100 | 3,8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0,1 | 1 | 7000 | 1140 | 3,9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0,1 | 1 | ± 02 | 6500 | 2350 | 1,6x10-3 | 241 | |||
| GFC-55X78 | 45 | 0,1 | 1 | 102 | 6000 | 2500 | 1,6x10-3 | 341 | |||
| GFC-65X80 | 108 | 0,1 | 1 | ± 02 | 5500 | 4500 | 3,8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0,1 | 1 | ± 02 | 5500 | 4800 | 3,8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0,1 | 1 | £) 2 | 4500 | 5000 | 1,8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0,1 | 1 | ± 02 | 4000 | 5000 | 2.0x10-3 | 1000 |
