Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng GW
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Người mẫu: |

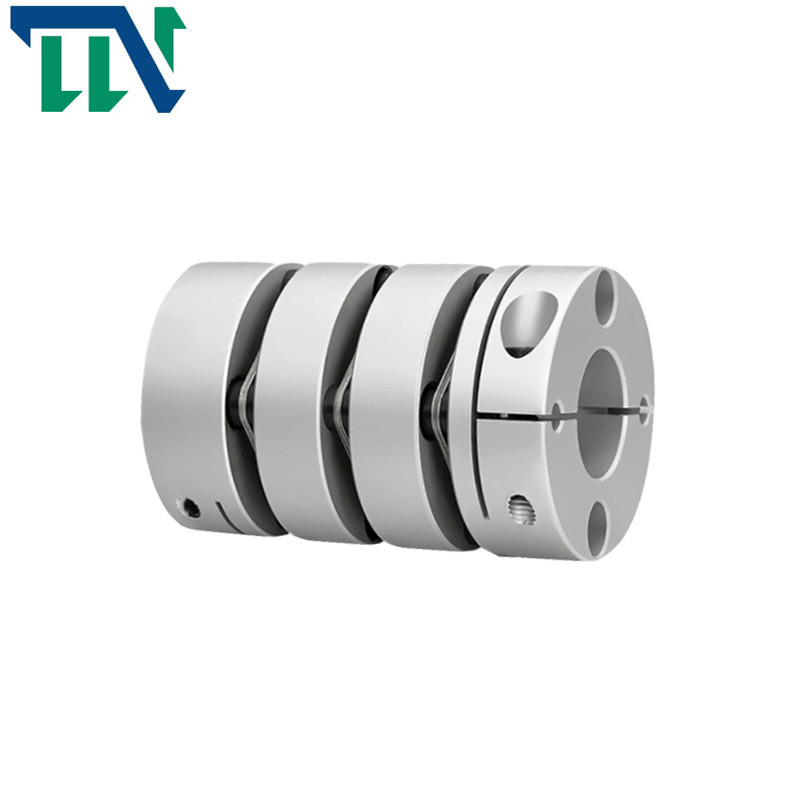

Khớp nối vít bộ màng đơn GW |
Vật chất: |
Hợp kim nhôm |
Kết cấu: |
Khớp nối vít màng |
Kích thước lỗ khoan: |
4-38mm |
Sự bảo đảm: |
12 tháng |
Diamter bên ngoài: |
16-65mm |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Người mẫu: |
Khớp nối vít bộ màng đơn GW |
Vật chất: |
Hợp kim nhôm |
Kết cấu: |
Khớp nối vít màng |
Kích thước lỗ khoan: |
4-38mm |
Sự bảo đảm: |
12 tháng |
Diamter bên ngoài: |
16-65mm |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tính năng sản phẩm
> Độ cứng mô-men xoắn cao, có thể điều khiển chính xác chuyển động quay của trục, có thể thực hiện điều khiển chính xác cao
> Thiết kế kéo dài có thể bù độ lệch xuyên tâm, góc cạnh và trục hiệu quả hơn
> Được thiết kế cho động cơ servo và động cơ bước
> Không có khoảng cách giữa trục và kết nối ống bọc, chung cho chuyển động quay tích cực và tiêu cực
> Quán tính thấp, thích hợp cho hoạt động tốc độ cao
> Màng chắn được làm bằng thép lò xo với khả năng chống mỏi tuyệt vời
> Phương pháp xiết vít kẹp
So với khớp nối bánh răng, khớp nối màng không có độ trượt tương đối, không cần bôi trơn, làm kín, không gây tiếng ồn, về cơ bản không cần bảo dưỡng, dễ chế tạo, có thể thay thế một phần khớp nối bánh răng.Khớp nối màng đã được sử dụng phổ biến ở các nước công nghiệp phát triển trên thế giới.Ở nước tôi, các tiêu chuẩn công nghiệp máy móc đã được xây dựng và sửa đổi thành tiêu chuẩn công nghiệp mới: JB / T 9147-1999 (thay thế ZB / T J19022-90) Mối quan hệ khớp nối giữa các mô men xoắn.
Khớp nối màng thích hợp để truyền trục trong điều kiện làm việc trung bình có nhiệt độ cao, tốc độ cao và ăn mòn, chẳng hạn như máy bơm nước (đặc biệt là công suất cao, máy bơm hóa chất), quạt, máy nén, máy thủy lực, máy dầu khí, máy in, máy dệt, hóa chất máy móc, máy khai thác mỏ, máy luyện kim, hàng không (máy bay trực thăng), hệ thống truyền tải điện tốc độ cao của hải quân, tuabin hơi, hệ thống truyền lực cơ khí piston, xe bánh xích và bộ máy phát điện tốc độ cao, hệ thống truyền động cơ công suất cao, thông qua cân bằng động Sau đó được áp dụng cho trục truyền tốc độ cao đã trở nên phổ biến hơn.
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | d3 | S | F | M | siết chặt mô-men xoắn vít |
| (NM) | ||||||||||
| GW-19X34 | 3,4,5,6,6,35,7,8 | 19 | 34 | 9.1 | 5.2 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GW-26X44.5 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 44,5 | 11,65 | 6,5 | Φ12,5 | 2,6 | 3,9 | M3 | 1,5 |
| GW-32X54 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 54 | 12,25 | 9.5 | Φ15 | 3.5 | 3,85 | M3 | 1,5 |
| GW-34X58 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 58 | 14,25 | 9.5 | Φ16 | 3.5 | 4,85 | M4 | 2,5 |
| GW-39X65.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 65,5 | 14,9 | 11,2 | Φ19,3 | 4,5 | 5 | M4 | 2,5 |
| GW-44X65.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 65,5 | 14,9 | 11,2 | Φ22,5 | 4,5 | 5 | M4 | 2,5 |
| GW-50X80 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 80 | 20,6 | 12,2 | Φ23 | 4.8 | 6 | M5 | 7 |
| GW-56X83 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 83 | 19,75 | 13,5 | Φ32,5 | 5.5 | 6.4 | M5 | 7 |
| GW-68X97 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 97 | 23,35 | 15,7 | Φ38,3 | 6,3 | 7.7 | M6 | 12 |
| GW-82X128 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 128 | 30 | 22 | Φ45,5 | số 8 | 9,7 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn | độ lệch tâm cho phép | góc lệch cho phép | độ lệch trục cho phép | tốc độ tối đa | độ cứng xoắn tĩnh | lực quán tính | Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng |
| (NM) * | (mm) * | (°) * | (mm) * | vòng / phút | (NM / rad) | (Kg.M2) | (g) | ||||
| GW-19X34 | 1 | 0,12 | 2 | ± 0,2 | 10000 | 140 | 1,1x10-6 | Hợp kim nhôm độ bền cao | Thép ống SUS304 | Điều trị Anodizing | 18 |
| GW-26X44.5 | 1,5 | 0,15 | 2 | ± 0,33 | 10000 | 680 | 3,6x10-6 | 45 | |||
| GW-32X54 | 2 | 0,17 | 2 | ± 0,3 | 10000 | 1250 | 1.0x10-5 | 80 | |||
| GW-34X58 | 3 | 0,17 | 2 | ± 0,4 | 10000 | 1550 | 1,3x10-5 | 97 | |||
| GW-39X65.5 | 6 | 0,22 | 2 | ± 0,5 | 10000 | 2390 | 3,6x10-5 | 153 | |||
| GW-44X65.5 | 9 | 0,22 | 2 | ± 0,6 | 10000 | 2700 | 4,5x10-5 | 189 | |||
| GW-50X80 | 18 | 0,1 | 2 | ± 0,65 | 10000 | 4500 | 4,5x10-5 | 335 | |||
| GW-56X83 | 25 | 0,27 | 2 | ± 0,8 | 10000 | 7900 | 1,9x10-4 | 413 | |||
| GW-68X97 | 60 | 0,31 | 2 | ± 0,9 | 9000 | 15800 | 2,4x10-4 | 641 | |||
| GW-82X128 | 100 | 0,55 | 2 | ± 0,9 | 8000 | 23700 | 3.0x10-4 | 1345 |
