Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng GLT
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Mô hình: |

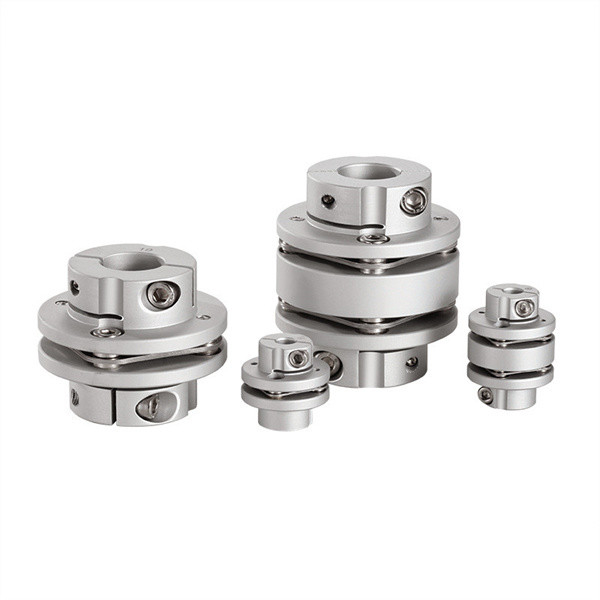

Khớp nối kẹp màng kép bước kép GLT |
Vật chất: |
Hợp kim nhôm |
Cấu trúc: |
bước kẹp màng kép |
Kích thước lỗ khoan: |
34-82mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Mô hình: |
Khớp nối kẹp màng kép bước kép GLT |
Vật chất: |
Hợp kim nhôm |
Cấu trúc: |
bước kẹp màng kép |
Kích thước lỗ khoan: |
34-82mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tính năng sản phẩm
Bề mặt khớp nối bị oxi hóa, lỗ trong chính xác, truyền mômen xoắn lớn, đàn hồi tốt.Màng chắn ở giữa được làm bằng vật liệu 304, và chất đàn hồi được làm bằng polyurethane nhập khẩu từ Đức.
Khớp nối cơ hoành bù đắp dịch chuyển tương đối của hai trục được kết nối bằng biến dạng đàn hồi của màng ngăn.Nó là một khớp nối linh hoạt phần tử đàn hồi kim loại hiệu suất cao.Nó không cần bôi trơn, có cấu trúc nhỏ gọn, độ bền cao, tuổi thọ dài, không có khe hở quay, và không bị ảnh hưởng bởi nhiệt độ và ô nhiễm dầu.Nó có các đặc tính chống axit, kháng kiềm và chống ăn mòn.Nó thích hợp để truyền trục trong điều kiện làm việc trung bình có nhiệt độ cao, tốc độ cao và ăn mòn, Nó được sử dụng rộng rãi để truyền trục của các thiết bị cơ khí khác nhau, chẳng hạn như máy bơm nước (đặc biệt là máy bơm hóa chất và công suất cao), quạt, máy nén, máy thủy lực , máy móc dầu khí, máy móc in ấn, máy móc dệt may, máy móc hóa chất, máy móc khai thác mỏ, máy móc luyện kim, hàng không (máy bay trực thăng), hệ thống truyền tải điện tốc độ cao của tàu, hệ thống truyền động cơ khí piston tuabin hơi nước, xe bánh xích và bộ máy phát điện tốc độ cao và Hệ thống truyền động cơ học công suất cao, Sau khi cân bằng động, nó đã được sử dụng rộng rãi trong trục truyền tốc độ cao
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | ΦN | L | LF | d3 | LP | S | M | siết chặt mô-men xoắn vít (NM) |
| GLT-34x37.5 | 5,6,6.35,7,8,9,9.525,10,11,12, | 34 | 21,6 | 37,5 | 12,15 | Φ16 | 6,8 | 3.2 | M3 | 1,5 |
| GLT-39x48 | 6,8,9,9.525,10,11,12,12.7,14,15 | 39 | 25 | 48 | 15.15 | Φ19 | 9.3 | 4,5 | M4 | 2,5 |
| GLT-44x48 |
6,8,9,9.525,10,11,12,12.7,14,15,1 6,17,18 |
44 | 29,6 | 48 | 15.15 | Φ22,5 | 9.3 | 4.2 | M4 | 2,5 |
| GLT-56x61 | 10,12,12.7,14,15,16,17,18,19,20,22,24 | 56 | 38 | 61 | 19,90 | Φ32,5 | 10,8 | 5.2 | M5 | 7 |
| GLT-68x74 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 74 | 24 | Φ38,3 | 14 | 6 | M6 | 12 |
| GLT-82x98 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 98 | 30.15 | Φ45 | 22.3 | 7.7 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GLT-34x37.5 | 2 | 0,12 | 1,5 | ± 0,18 | 10000 | 2200 | 6,95x10-6 | Hợp kim nhôm độ bền cao | SUS 3 0 4 Thép lò xo | Điều trị Anodizing | 49 |
| GLT-39x48 | 4,5 | 0,15 | 1,5 | ± 0,23 | 10000 | 4500 | 1,7x10-5 | 85 | |||
| GLT-44x48 | 6,75 | 0,17 | 1,5 | ± 0,27 | 10000 | 5500 | 2,8x10-5 | 107 | |||
| GLT-56x61 | 20 | 0,17 | 1,5 | ± 0,36 | 10000 | 11000 | 8,7x10-5 | 196 | |||
| GLT-68x74 | 50 | 0,18 | 1,5 | ± 0,4 | 9000 | 23000 | 2.3x10-4 | 375 | |||
| GLT-82x98 | 90 | 0,18 | 1,5 | ± 0,5 | 8000 | 38000 | 1,2x10-3 | 645 |
