Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Loạt GM
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Mô hình: |

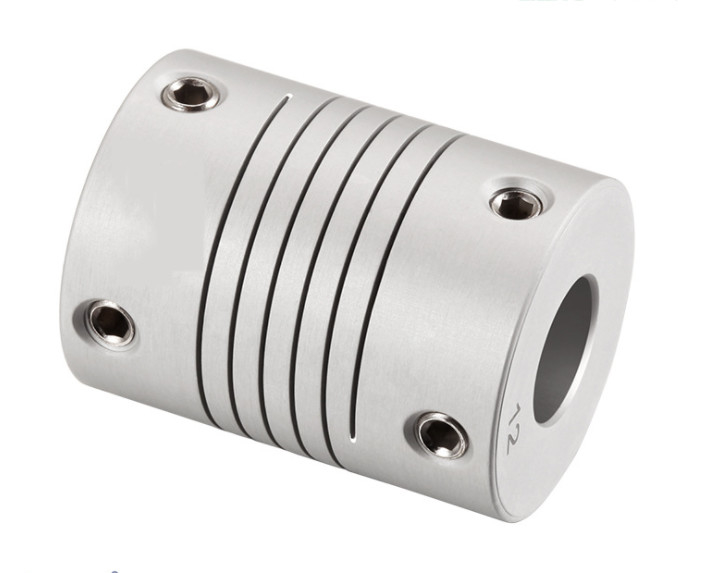

GM ren vít khớp nối khớp nối cuộn dây khớp nối |
Vật chất: |
Hợp kim nhôm |
Kích thước lỗ khoan: |
12-50mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Mô hình: |
GM ren vít khớp nối khớp nối cuộn dây khớp nối |
Vật chất: |
Hợp kim nhôm |
Kích thước lỗ khoan: |
12-50mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tính năng sản phẩm
Khớp nối trục được chia thành các loại phổ biến nhất sau đây theo loại:
Khớp nối màng kim loại: thích hợp cho động cơ servo, bộ mã hóa, bộ giảm hành tinh, vít me bi, máy nén, máy trộn, máy móc giấy, rô bốt và các thiết bị cơ khí khác.Khớp nối hình quả mận: thích hợp cho bộ mã hóa, hệ thống servo, bộ truyền động trục chính của động cơ, máy đóng gói, bộ truyền động máy công cụ, máy bơm và các máy móc khác.Khớp nối ống thổi: thích hợp cho bộ mã hóa, máy công cụ CNC, hệ thống định vị, vít me bi, đĩa chỉ số, bộ giảm tốc bánh răng hành tinh.Khớp nối lò xo: thích hợp cho bộ mã hóa quay, động cơ bước, trục vít, ... Khớp nối song song: thích hợp để kết nối động cơ bước, bộ mã hóa, thanh vít, v.v. Khớp trượt chéo: thích hợp cho máy đo tốc độ, bộ mã hóa, trục vít, máy công cụ và máy móc khác .Khớp nối vạn năng, khớp nối cứng.
> Cấu trúc tích hợp, sử dụng tổng thể vật liệu hợp kim nhôm có độ bền cao
> Tác động đàn hồi bù trừ độ lệch xuyên tâm, góc và trục
> Thiết kế lò xo, với hiệu ứng đệm
> Thiết kế đặc biệt cho bộ mã hóa, động cơ vi mô
> Phương pháp siết vít định vị
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | L1 | L2 | F | M | siết chặt mô-men xoắn vít (NM) |
| GM-12xl8,5 | 2,3,4,5,6,6,35 | 12 | 18,5 | 1,8 | 0,4 | 3.5 | M3 | 0,7 |
| GM-15,5x21 | 3,4,5,6,6,35,7 | 15,5 | 21 | 2 | 0,4 | 3,3 | M3 | 0,7 |
| GM-15,5x23 | 3,4,5,6,6,35,7 | 15,5 | 23 | 2 | 0,4 | 3.6 | M3 | 0,7 |
| GM-19.1x19.1 | 4,5,6,6.35,7,8 | 17,5 | 23 | 2 | 0,4 | 3.6 | M4 | 1,7 |
| GM-17,5x23 | 4,5,6,6.35,7,8,10 | 19.1 | 19.1 | 2 | 0,4 | 3 | M4 | 1,7 |
| GM-19,5x24,5 | 6,6.35,7,8,9,9.525,10 | 19,5 | 24,5 | 2 | 0,4 | 3,3 | M4 | 1,7 |
| GM-25x32 | 5,6,6.35,7,8,9,9.525,10,11,12,12,7 | 25 | 32 | 2 | 0,4 | 3.7 | M4 | 1,7 |
| GM-25,4x25,4 | 6,6.35,7,8,9,9.525,10,11,12,12,7 | 25.4 | 25.4 | 2 | 0,4 | 3.7 | M4 | 1,7 |
| GM-28,6x28,6 | 8,9,9.525,10,11,12,12.7,14 | 28,6 | 28,6 | 2,75 | 0,4 | 4.2 | M4 | 1,7 |
| GM-32x32 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 32 | 2,75 | 0,4 | 5.5 | M4 | 1,7 |
| GM-32x41 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 41 | 2,75 | 0,4 | 6,8 | M4 | 1,7 |
| GM-38,7x38,1 | 8,10,11,12,12.7,14,15,16,17,18,19,20,22 | 38.1 | 38.1 | 3 | 0,4 | 5.2 | M5 | 4 |
| GM-42x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3.5 | 0,4 | 8.5 | M6 | 7 |
| GM-50x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3.5 | 0,5 | 8.5 | M6 | 7 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | xử lý bề mặt | trọng lượng (g) |
| GM-12xl8,5 | 0,3 | 0,15 | 3 | ± 0,2 | 30000 | 40 | 8.0x10-7 | Hợp kim nhôm độ bền cao | Điều trị Anodizing | 4 |
| GM-15,5x21 | 0,5 | 0,15 | 3 | ± 0,2 | 25000 | 80 | 2,8x10-7 | 7.7 | ||
| GM-15,5x23 | 0,5 | 0,15 | 3 | ± 0,2 | 25000 | 50 | 2,9x10-7 | 9.3 | ||
| GM-17,5x23 | 0,6 | 0,15 | 3 | ± 0,2 | 25000 | 85 | 3,5x10-7 | 12,7 | ||
| GM-19.1x19.1 | 0,9 | 0,15 | 3 | ± 0,2 | 24000 | 130 | 7,2x10-7 | 11,6 | ||
| GM-19,5x24,5 | 1 | 0,15 | 3 | ± 0,2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0,15 | 3 | ± 0,2 | 15000 | 300 | 3,5x10-7 | 32 | ||
| GM-25,4x25,4 | 2 | 0,15 | 3 | ± 0,2 | 14000 | 360 | 2,3 lần10-6 | 26 | ||
| GM-28,6x28,6 | 2 | 0,15 | 3 | ± 0,2 | 14000 | 380 | 2,3 lần10-6 | 39 | ||
| GM-32x32 | 3 | 0,15 | 3 | ± 0,2 | 13000 | 380 | 2,5x10-6 | 57 | ||
| GM-32x41 | 4 | 0,15 | 3 | ± 0,2 | 12000 | 450 | 9,6x10-6 | 65 | ||
| GM-38,7x38,1 | 6,5 | 0,15 | 3 | ± 0,2 | 9500 | 400 | 2,7x10-5 | 97 | ||
| GM-42x50 | số 8 | 0,15 | 3 | ± 0,2 | 9000 | 500 | 7,2x10-3 | 185 | ||
| GM-50x50 | 20 | 0,15 | 3 | ± 0,2 | 8000 | 785 | 8,1x10-5 | 220 |
