Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO9001-2005
Số mô hình: GH 16 * 18
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: đàm phán
Giá bán: Negotiation
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Mô hình: |
Dòng GH |
Cấu trúc: |
Khớp nối trục Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |
Tên: |
Khớp nối trục Oldham |
Vật chất: |
Thép nhôm |
Đường kính bên trong: |
16-70mm |
Mô hình: |
Dòng GH |
Cấu trúc: |
Khớp nối trục Oldham |
Sự bảo đảm: |
12 tháng |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |

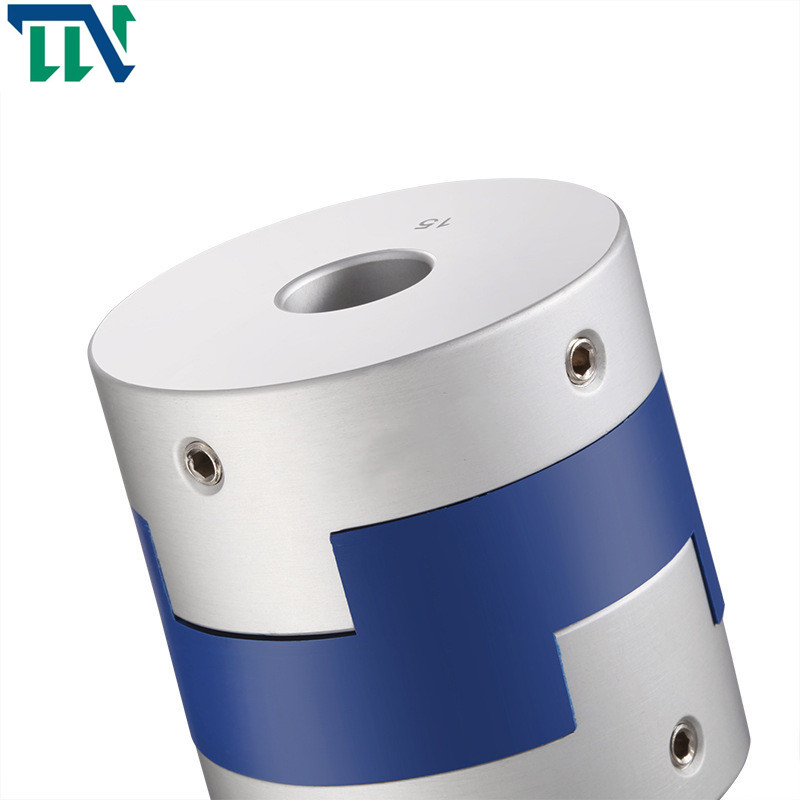

GH 16X18 M3 Khớp nối trục kiểu Oldham để kết nối cơ chế
Tính năng sản phẩm
>Sử dụng khớp nối trục Oldham thương hiệu Tianniuthiết kế trượt có thể bù lệch hướng tâm và góc hiệu quả hơn
>Sử dụng khớp nối trục Oldham thương hiệu Tianniuthiết kế có thể tháo rời, dễ dàng cài đặt
>Khớp nối trục Oldham thương hiệu Tianniuphương pháp siết chặt vít kẹp
Giới thiệu sản phẩm
Ghép trục dùng để chỉ tình trạng hai bộ phận của thiết bị truyền lực và trục quay không được kết nối với nhau trong quá trình chuyển động bình thường.Đôi khi nó cũng được sử dụng như một thiết bị an toàn để ngăn các bộ phận được kết nối chịu tải quá mức và đóng vai trò bảo vệ quá tải.
Khớp nối trục kiểu Oldham được thiết kế để kẹp đều xung quanh trục và mang lại khả năng giữ nguyên lớn hơn khớp nối trục vít cố định mà không làm hỏng trục.Sau đó vặn chặt các vít kẹp để cố định.Đây là các khớp nối Oldham
Thông số sản phẩm
Bản vẽ sản xuất
Bảng dữ liệu sản xuất
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | F | M | siết chặt mô-men xoắn vít (NM) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11,6 | 3.55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18.4 | 7.75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GH-16X18 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 3,3x10-7 | Hợp kim nhôm độ bền cao | PA 6 6 | Điều trị Anodizing | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ± 0,2 | 7000 | 58 | 1,1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 3,1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 9,6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ± 0,2 | 3500 | 560 | 3,8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ± 0,2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ± 0,2 | 2500 | 1200 | 8,3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ± 0,2 | 2500 | 1260 | 3,9x10-4 | 445 |
