| Brand Name: | Tianniu |
| Model Number: | GHC 40 * 50 |
| MOQ: | đàm phán |
| giá bán: | negotiable |
| Delivery Time: | 5-7 ngày làm việc |
| Payment Terms: | T / T, Western Union, MoneyGram, L / C, D / A, D / P |

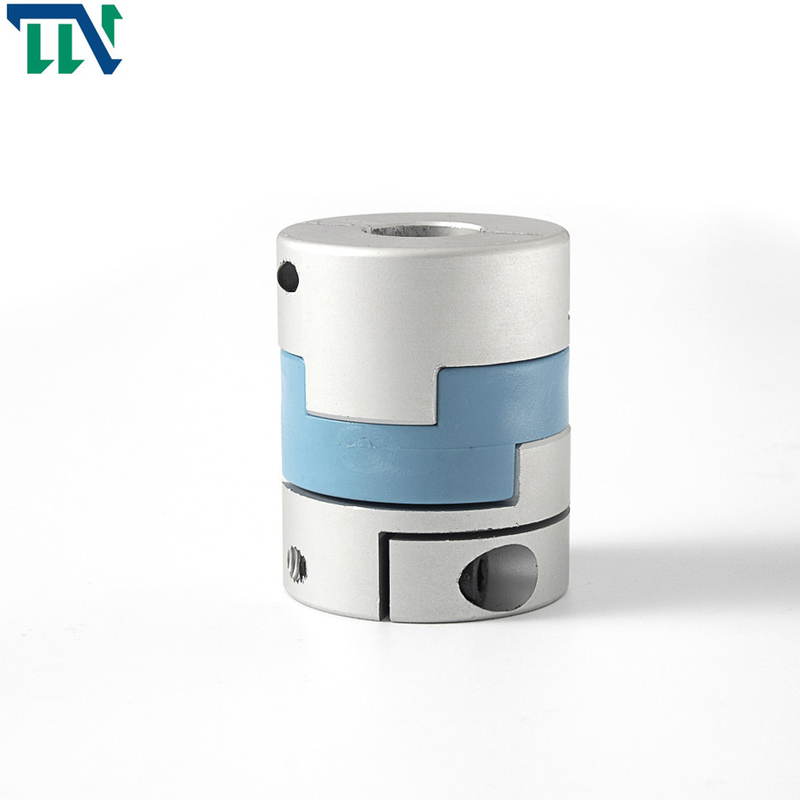

GHC 32X45 Trục kẹp Oldham linh hoạt Khớp nối trượt chéo cho cơ chế
Giới thiệu sản phẩm
Khớp nối trục kiểu Oldham được thiết kế để kẹp đều xung quanh trục và mang lại khả năng giữ lớn hơn so với khớp nối trục vít cố định mà không làm hỏng trục.Sau đó vặn chặt các vít kẹp để cố định.Đây là những khớp nối Oldham.Chúng tôi là cơ sở sản xuất các loại khớp nối trục.Các khớp nối tùy chỉnh cũng được chấp nhận.
Hình dáng nhẹ, lắp đặt thuận tiện, tiết kiệm thời gian cho quá trình gia công và sản xuất của doanh nghiệp.Thứ hai, nó có khả năng chống ăn mòn dầu và có thể cách điện.Các chất đàn hồi thanh trượt khác nhau có sẵn.Sự trượt giữa ống bọc trục và miếng trung gian có thể cho phép sai lệch hướng tâm và góc lớn.Thiết kế cản đặc biệt ở giữa có thể đóng vai trò hỗ trợ và cho phép sai lệch góc lớn mà không có mômen uốn, để giảm thiểu tải trọng dọc trục
Nó có ưu điểm là cấu tạo đơn giản, dải kích thước rộng, mômen quán tính nhỏ, sử dụng thuận tiện và kiểm tra bằng mắt thuận tiện.Dầu siêu chống ăn mòn và cách điện giảm thiểu tải trọng dọc trục gây ra bởi sự sai lệch.Sự trượt giữa ống bọc trục và giữa có thể cho phép độ lệch hướng tâm và góc lớn.
Cuộc họp
1) Trong quá trình lắp ráp, loại bỏ các gờ và làm sạch tất cả các bộ phận
2) Trong quá trình lắp ráp, đảm bảo rằng các đường tâm của hai lỗ mang nĩa hàn ở giữa nằm trên cùng một mặt phẳng và độ chênh lệch cho phép không được vượt quá 1 °.Phần spline phải trượt tự do và khớp phải quay linh hoạt
3) Làm sạch bề mặt.Ngoại trừ mặt cuối của mặt bích và mặt cuối của khóa được phủ bằng mỡ chống gỉ, các phần còn lại được đánh bằng sơn lót chống gỉ và sau đó sơn (không được phép sơn).
4) Bôi trơn thường xuyên.Nên bơm dầu mỗi tuần một lần và mỗi ngày một lần trong điều kiện nhiệt độ cao.
5) Để tăng tuổi thọ của thiết bị trục kiểu thanh trượt chữ thập, hãy điều chỉnh trục chữ thập 180 độ mỗi lần để ghi nhật ký trục chữ thập được sử dụng luân phiên
Thông số sản phẩm
Bản vẽ sản xuất
Bảng dữ liệu sản xuất
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LF | LP | F | M | siết chặt mô-men xoắn vít (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17,2 | 16,65 | 4.2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | số 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | Vật liệu của mảnh đạn | xử lý bề mặt | trọng lượng (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ± 0,2 | 8500 | 30 | 5,5x10-7 | Hợp kim nhôm độ bền cao | PA 6 6 | Điều trị Anodizing | số 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ± 0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ± 0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ± 0,2 | 5500 | 130 | 4,0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ± 0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ± 0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0,2 | 3000 | 800 | 1,1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0,2 | 2500 | 1260 | 4,1x10-5 | 520 |
