Chi tiết sản phẩm
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: sê-ri GH
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: đàm phán
Giá bán: Negotiation
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục Oldham |
Vật liệu: |
nhôm thép |
Đường Kính trong: |
16-70mm |
Người mẫu: |
sê-ri GH |
Kết cấu: |
Khớp nối trục Oldham |
Sự bảo đảm: |
12 tháng |
xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |
Tên: |
Khớp nối trục Oldham |
Vật liệu: |
nhôm thép |
Đường Kính trong: |
16-70mm |
Người mẫu: |
sê-ri GH |
Kết cấu: |
Khớp nối trục Oldham |
Sự bảo đảm: |
12 tháng |
xử lý bề mặt: |
Xử lý oxy hóa anốt |
Linh hoạt hoặc cứng nhắc: |
Linh hoạt |

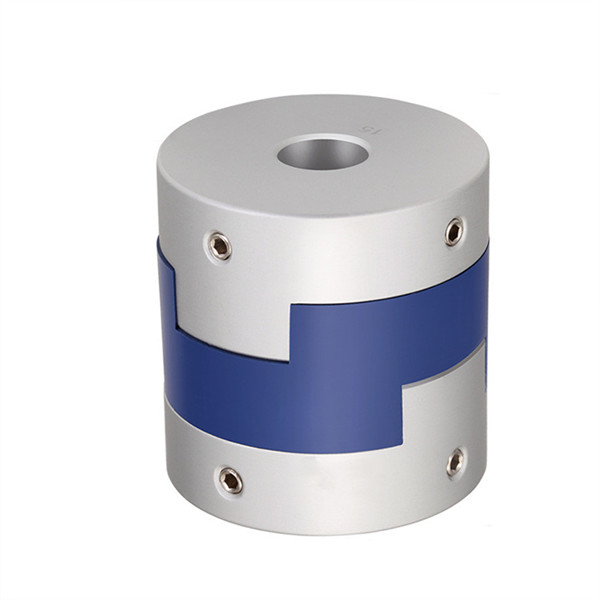

GH Series Shanf Khớp nối Khối trượt Máy khớp nối linh hoạt Oldham
Giới thiệu sản phẩm
Khớp nối trục kiểu Oldham được thiết kế để kẹp đều xung quanh trục và mang lại khả năng giữ tốt hơn so với khớp nối trục vít cố định mà không làm hỏng trục.Sau đó siết chặt các vít kẹp để cố định.
Tính năng sản phẩm
Nhà máy Changzhou Tianniu là nhà sản xuất chuyên nghiệp các khớp nối mận, khớp nối cứng, khớp nối vạn năng, khớp nối trượt chéo, khớp nối quanh co, khớp nối ống thổi, khớp nối màng đôi và các sản phẩm khác.Công ty chế biến có một hệ thống quản lý chất lượng đầy đủ và khoa học.
> Khớp nối trục Tianniu Brand Oldham sử dụng vật liệu keo PA66 được nhập khẩu, có khả năng chống mài mòn, chống ăn mòn và cách điện tốt
>Sử dụng khớp nối trục Tianniu Brand Oldhamthiết kế trượt có thể bù sai lệch hướng tâm và góc hiệu quả hơn
>Sử dụng khớp nối trục Tianniu Brand Oldhamthiết kế có thể tháo rời, dễ dàng cài đặt
>Khớp nối trục Tianniu Brand Oldhamphương pháp buộc vít kẹp
bản vẽ sản xuất
Bảng dữ liệu sản xuất
| tham số mô hình | đường kính lỗ chung d1,d2 | ΦD | l | LF | LP | F | m | siết chặt mô-men xoắn vít (NM) |
| GH-16X18 | 4,5,6,6,35,7,8 | 16 | 18 | 7.1 | 11.6 | 3,55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4,55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16,65 | 5,58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18.4 | 7,75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8,25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| tham số mô hình | định mức mô-men xoắn (NM)* |
độ lệch tâm cho phép (mm)* |
góc lệch cho phép (°)* |
độ lệch trục cho phép (mm)* |
tốc độ tối đa vòng/phút |
độ cứng xoắn tĩnh (NM/rad) |
lực quán tính (Kg.M2) |
Chất liệu của tay áo trục | Chất liệu mảnh đạn | xử lý bề mặt | cân nặng (g) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0,2 | 9000 | 30 | 3.3x10-7 | Hợp kim nhôm cường độ cao | PA 6 6 | xử lý anot hóa | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0,2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0,2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ±0,2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0,2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ±0,2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0,2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0,2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0,2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3,8 | 3 | ±0,2 | 2500 | 1260 | 3.9x10-4 | 445 |
